Revue technique Renault Vel Satis: Autoradio "haut de gamme" : Autodiagnostic

Revue technique Renault Vel Satis / Equipement électrique / Radio / Autoradio "haut de gamme" : Autodiagnostic

MODE AUTODIAGNOSTIC

Le mode autodiagnostic permet de contrôler certaines

Le mode autodiagnostic permet de contrôler certaines fonctions principales :

  • Test des haut-parleurs

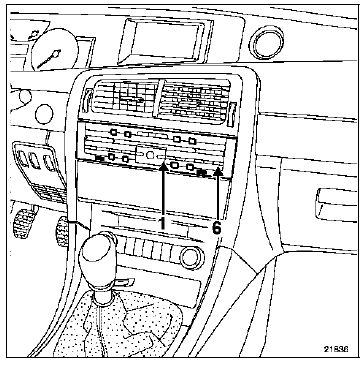

Par un appui long sur la touche "Expert", les hautparleurs sont alimentés un à un. L'afficheur permet de vérifier la correspondance. Comparer les signaux sur chaque haut-parleur.

  • Test du niveau de réception

Un second appui sur la touche "Expert" permet de diagnostiquer le Tuner.

  • Les quatre premiers chiffres indiquent la station.
  • Le chiffre suivant indique le niveau du signal : 9 ou lettre pour un niveau acceptable, inférieur à 3 : niveau faible.
  • Fonctionnement du chargeur compact disques

Le fonctionnement du changeur de compact disques est visualisé par les diodes de présence des disques en façade et par l'afficheur :

  • diode disque éteinte : pas de cédérom
  • diode disque clignotante : mécanique en action (insertion disque en cours)
  • message "ERROR CD" : pas de piste audio valide sur le disque
  • message "LINK_ERR" : coupure de liaison Changeur-Ampli
  • message "HI TEMP" : température de changeur trop élevée
