Revue technique Renault Vel Satis: Pédale de débrayage Direction à droite - Moteur G9T

Revue technique Renault Vel Satis / Châssis / Commandes d'elements mecaniques / Pédale de débrayage Direction à droite - Moteur G9T

DEPOSE

DEPOSE

Débrancher la batterie.

Dégrafer la rotule de l'émetteur d'embrayage sur la pédale.

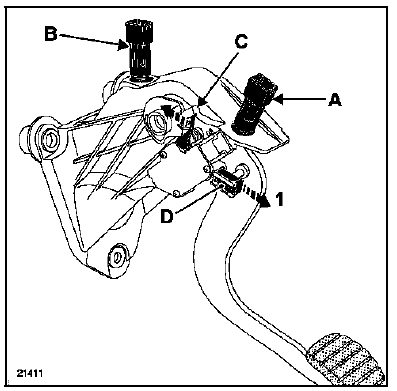

Déposer :

  • le contacteur de couleur grise (A) de début de course en effectuant un quart de tour,
  • la connectique du capteur (A),
  • le contacteur de couleur bleue (B) de fin de course en effectuant un quart de tour,
  • la connectique du capteur (B).

Déverrouiller :

  • la partie reliée à la pédale en agissant sur le verrou (C) et (1) la faire coulisser,
  • le corps du capteur en agissant sur le verrou (D).

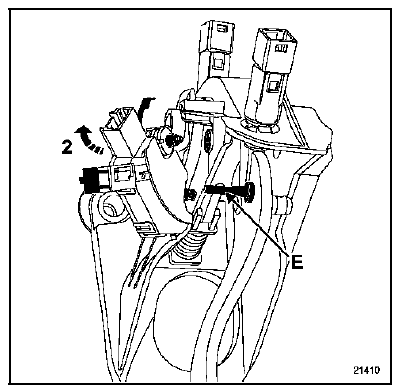

Basculer le capteur (2). Prendre soin de ne pas casser la patte de fixation

Basculer le capteur (2). Prendre soin de ne pas casser la patte de fixation inférieure (E).

REPOSE

REPOSE

Procéder dans le sens inverse de la dépose.

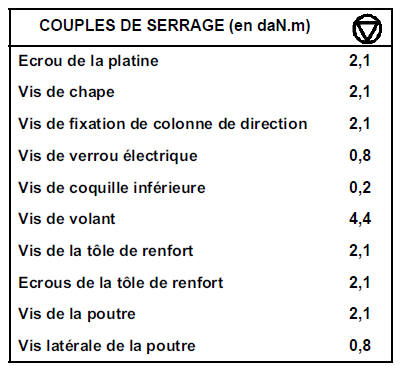

Serrer les écrous au couple de 2,1 daN.m.

NOTA : les capteurs de la pédale de débrayage possèdent un réglage automatique qui s'adapte en fonction de la position de la pédale.

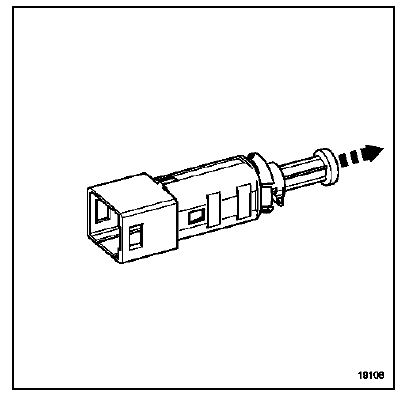

Avant de remonter ceux-ci, il est nécessaire de les positionner au minimum en tirant sur le piston.

REPOSE

REPOSE

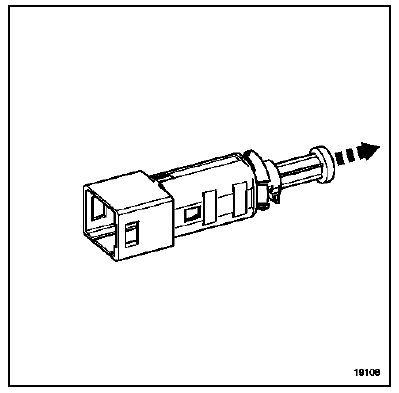

Positionner les capteurs dans leur logement et effectuer un quart de tour dans le sens horaire.

Rebrancher les connecteurs des contacteurs de la pédale de débrayage.

DEPOSE

DEPOSE

Débrancher la batterie.

Déposer :

  • la colonne de direction (voir chapitre 36B "Colonne de direction"),
  • la console centrale (voir chapitre 57A "Console centrale"),
  • de la planche de bord (voir chapitre 57B "Planche de bord").

Déposer successivement :

Déposer successivement :

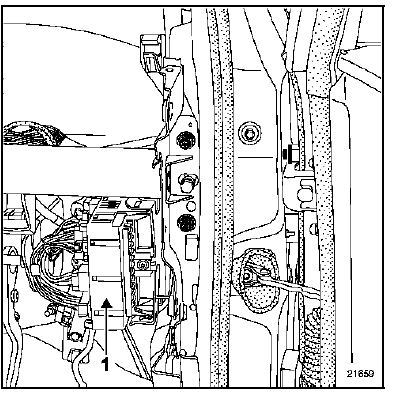

  • les boîtiers Fusibles-Relais en (1) pour le premier et de l'autre côté de la poutre pour le deuxième,
  • le boîtier de synthèse de la parole (si équipé).

Dégager les différents faisceaux électriques fixés sur la poutre de la planche de bord.

Déposer :

Déposer :

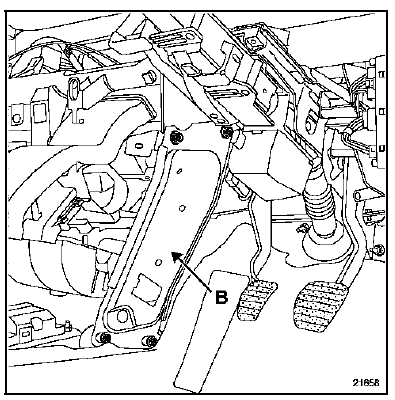

  • la tôle (B) de la poutre de renfort,

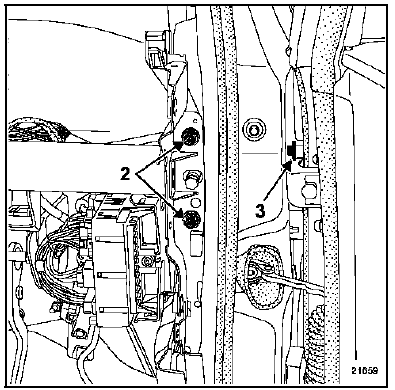

  • les vis de fixation (2) et (3) de la poutre,
  • les trois vis de fixation du boîtier répartiteur situées sur la poutre de la planche de bord.

Côté conducteur

Côté conducteur

Déposer :

  • le connecteur de la pédale d'accélérateur,

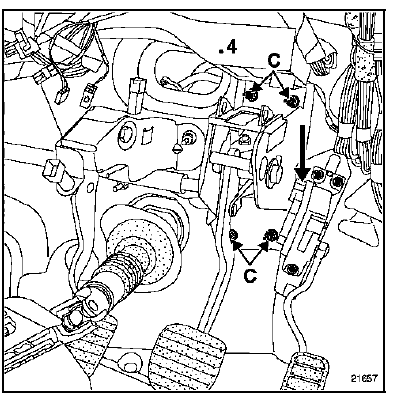

  • les écrous (C) de l'ensemble renvois de pédales.

Dégager l'ensemble faisceau (4).

Dégrafer la rotule de l'émetteur d'embrayage sur la pédale.

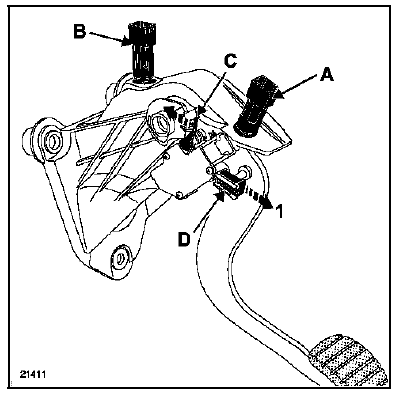

Déposer :

Déposer :

  • le capteur de couleur grise (A) de début de course en effectuant un quart de tour,
  • la connectique du capteur (A),
  • le capteur de couleur bleue (B) de fin de course en effectuant un quart de tour,
  • la connectique du capteur (B).

Déverrouiller :

  • la partie reliée à la pédale en agissant sur le verrou (C) et (1), la faire coulisser,
  • le corps du capteur en agissant sur le verrou (D).

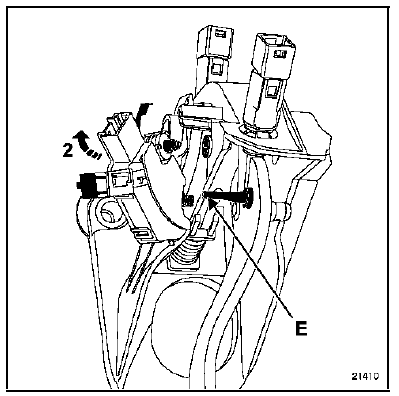

Basculer le capteur (2). Prendre soin de ne pas casser

Basculer le capteur (2). Prendre soin de ne pas casser la patte de fixation inférieure (E).

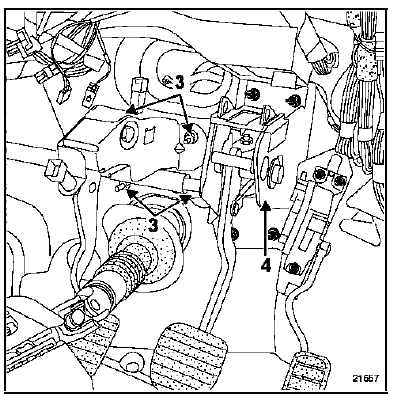

Déposer les quatre écrous (3) de fixation de la pédale

Déposer les quatre écrous (3) de fixation de la pédale d'embrayage.

Avec l'aide d'une personne, soulever le bloc de

Avec l'aide d'une personne, soulever le bloc de chauffage et écarter l'ensemble (4) du dispositif de renvoi de pédale afin d'extraire le pédalier d'embrayage.

REPOSE

Procéder en sens inverse de la dépose.

Serrer les écrous au couple de 2,1 daN.m.

NOTA : les capteurs de la pédale de débrayage possèdent un réglage automatique qui s'adapte en fonction de la position de la pédale.

Avant de remonter ceux-ci, il est nécessaire de les positionner au minimum en tirant sur le piston.

REPOSE

REPOSE

Positionner les capteurs dans leur logement et effectuer un quart de tour dans le sens horaire.

Rebrancher les connecteurs des contacteurs de la pédale de débrayage.

IMPORTANT : ne pas oublier, après avoir branché la batterie, d'effectuer les apprentissages nécessaires pour que le véhicule fonctionne correctement (consulter le chapitre 80A).
