Revue technique Renault Vel Satis: Moteur V4Y

Revue technique Renault Vel Satis / Moteur et périphériques / Melange carbure / Boîtier papillon motorisé / Moteur V4Y

DEPOSE

DEPOSE

Débrancher la batterie.

Déposer le couvercle du boîtier de filtre à air (voir chapitre 12A : Mélange carburé "Filtre à air").

Déposer le conduit d'aspiration d'air.

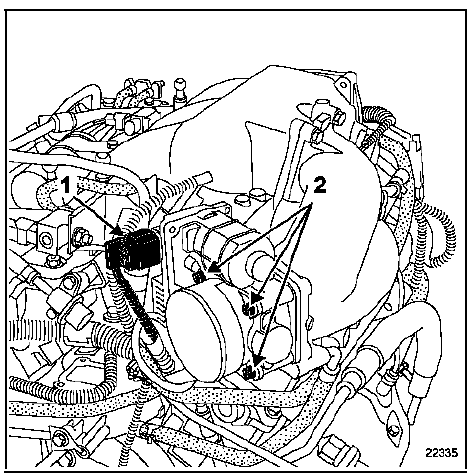

Débrancher le connecteur du boîtier papillon motorisé (1).

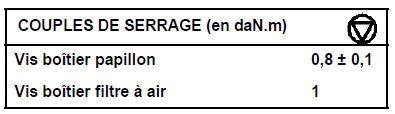

Retirer les quatre vis de fixation du boîtier papillon (2).

Retirer les quatre vis de fixation du boîtier papillon (2).

REPOSE

Procéder dans le sens inverse de la dépose.

Remplacer le joint à chaque démontage du boîtier papillon. Utiliser de la graisse si nécessaire pour faciliter sa mise en place.

A la mise du contact, le boîtier papillon doit effectuer un cycle d'apprentissage de ses butées mini et maxi.

Contrôler à l'aide de l'outil de diagnostic que cet apprentissage soit bien effectué.
