Revue technique Renault Vel Satis / Châssis / Elements porteurs arriere / Etrier de frein

OUTILLAGE SPECIALISE INDISPENSABLE

Fre. 1190-01 Repousse piston

DEPOSE

DEPOSE

Mettre en place le véhicule sur un pont à deux colonnes.

Desserrer le frein de parking. Déposer les roues arrière.

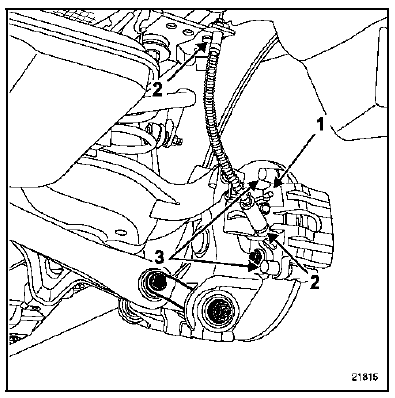

Décrocher le câble de frein à main (1).

Décrocher le câble de frein à main (1).

Déposer :

  • les vis de fixation (colonnettes) de l'étrier (3),
  • l'étrier et les plaquettes (consulter la méthode correspondante).

Actionner la pédale de frein à l'aide d'un pressepédale (ceci a pour effet de limiter l'écoulement de liquide de frein).

Débrancher le flexible de frein (2). Mettre en place des bouchons afin de limiter l'écoulement de liquide de frein.

Vérifier :

  • l'état du flexible et le remplacer si nécessaire,
  • l'état des plaquettes (en cas de remplacement, il est impératif de changer aussi les plaquettes du côté opposé),
  • l'état du disque (en cas de remplacement, il est impératif de changer aussi le disque du côté opposé et les plaquettes),
  • l'état et le montage des cache-poussière des pistons,
  • l'état des guides.

Nettoyer les supports d'étriers et les étriers.

REPOSE

Repousser les pistons de l'étrier à l'aide de l'outil

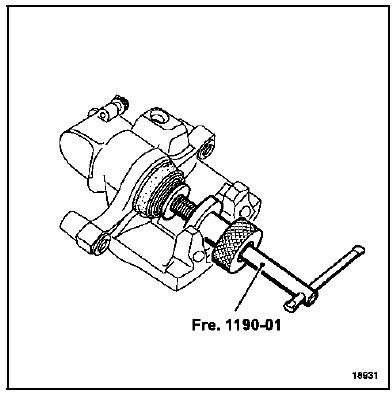

Repousser les pistons de l'étrier à l'aide de l'outil Fre. 1190-01.

ATTENTION : la plaquette intérieure est munie d'un

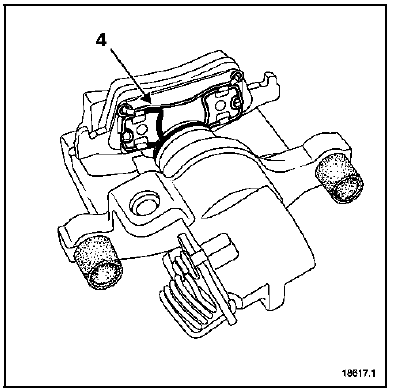

ATTENTION : la plaquette intérieure est munie d'un ressor t de maintien (4) ; il est impératif d'engager celui-ci sur le piston de l'étrier.

Reposer :

  • les plaquettes,
  • l'étrier,

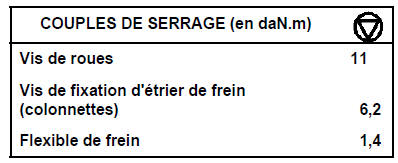

  • les vis de fixation de l'étrier ; serrer au couple préconisé,
  • le flexible de frein ; serrer au couple préconisé.

Purger le circuit de freinage (consulter la méthode correspondante).

Appuyer plusieurs fois sur la pédale de frein afin de mettre les pistons, les plaquettes et les disques en contact.

Vérifier le niveau de liquide de frein.

Reposer les roues.

Serrer, au couple préconisé, les vis des roues.
