Revue technique Renault Vel Satis: Support d'étrier de frein

Revue technique Renault Vel Satis / Châssis / Elements porteurs arriere / Support d'étrier de frein

OUTILLAGE SPECIALISE INDISPENSABLE

Fre. 1190-01 Repousse piston

DEPOSE

DEPOSE

Mettre en place le véhicule sur un pont à deux colonnes.

Desserrer le frein de parking. Déposer les roues arrière.

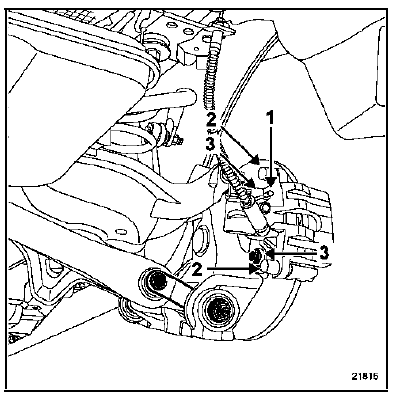

Décrocher le câble de frein à main (1).

Décrocher le câble de frein à main (1).

Déposer les vis de fixation (colonnettes) d'étrier (2).

Accrocher l'étrier sur le berceau.

Déposer :

  • les vis de fixation du support d'étrier (3),
  • les plaquettes (consulter la méthode correspondante),
  • le support d'étrier.

Vérifier :

  • l'état du flexible et le remplacer si nécessaire,
  • l'état des plaquettes (en cas de remplacement, il est impératif de changer aussi les plaquettes du côté opposé),
  • l'état du disque (en cas de remplacement, il est impératif de changer aussi le disque du côté opposé et les plaquettes),
  • l'état et le montage des cache-poussière des pistons,
  • l'état des guides.

Nettoyer les supports d'étriers et les étriers.

REPOSE

Repousser les pistons dans les étriers à l'aide de l'outil

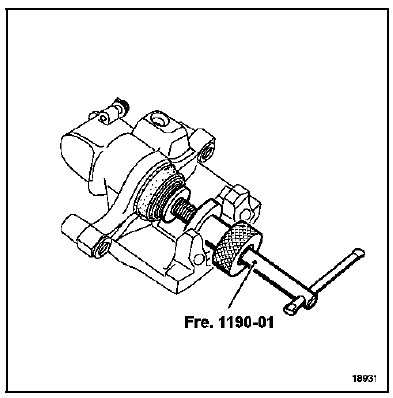

Repousser les pistons dans les étriers à l'aide de l'outil Fre. 1190-01.

ATTENTION : la plaquette intérieure est munie d'un

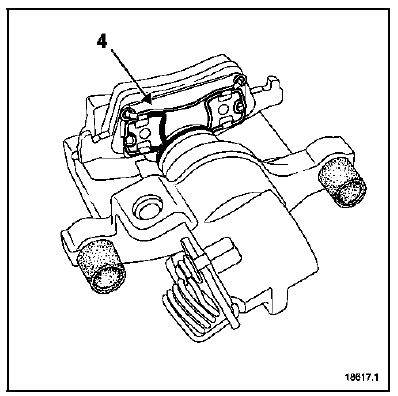

ATTENTION : la plaquette intérieure est munie d'un ressor t de maintien (4) ; il est impératif d'engager celui-ci sur le piston de l'étrier.

Reposer :

  • le support d'étrier,

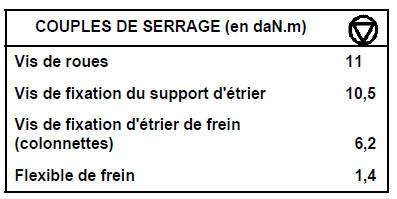

  • les vis neuves de fixation du support d'étrier ; serrer au couple préconisé,
  • les plaquettes,
  • l'étrier,
  • les vis de fixation de l'étrier ; serrer au couple préconisé,
  • le câble de frein à main.

Appuyer plusieurs fois sur la pédale de frein afin de mettre les pistons, les plaquettes et les disques en contact.

Vérifier le niveau de liquide de frein.

Reposer les roues.

Serrer au couple préconisé les vis des roues.
