Revue technique Renault Vel Satis: Moteur F4R - G9T

Revue technique Renault Vel Satis / Moteur et périphériques / Melange carbure / Filtre à air / Moteur F4R - G9T

ELEMENT FILTRANT

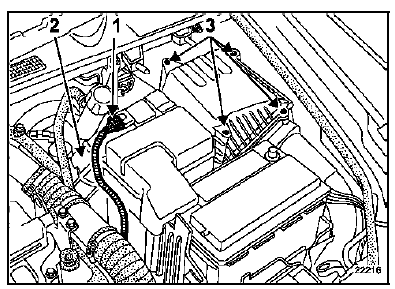

Moteur F4R Turbocompressé

Desserrer le collier (1) puis déboîter la Durit d'air (2).

Desserrer le collier (1) puis déboîter la Durit d'air (2).

Déposer les quatre vis (3) de fixation du couvercle de filtre à air pour accéder à l'élément filtrant.

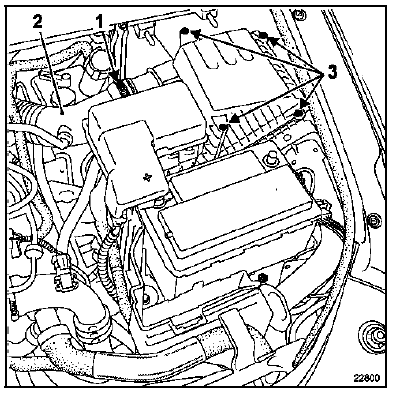

Moteur G9T

Débrancher le connecteur (1) du débitmètre d'air.

Débrancher le connecteur (1) du débitmètre d'air.

Desserrer puis déboîter la Durit d'air (2).

Déposer les quatre vis (3) de fixation du couvercle de filtre à air pour accéder à l'élément filtrant.

    Filtre à air
    ...

    Moteur  V4Y
    ELEMENT FILTRANT Déposer les caches moteur. Débrancher : la batterie, le connecteur du débitmètre d'air (1), le conduit d'aspiration d'air (2). Déclip ...
