Revue technique Renault Vel Satis: Moteur  V4Y

Revue technique Renault Vel Satis / Moteur et périphériques / Melange carbure / Filtre à air / Moteur  V4Y

ELEMENT FILTRANT

Déposer les caches moteur.

Débrancher :

  • la batterie,

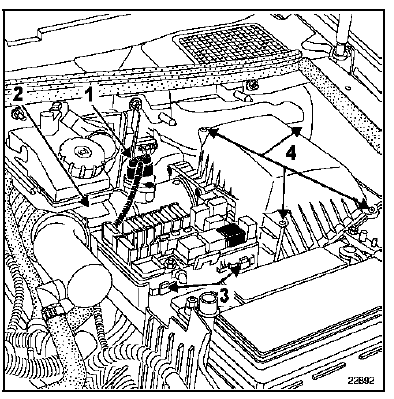

  • le connecteur du débitmètre d'air (1),
  • le conduit d'aspiration d'air (2).

Déclipper les fixations du boîtier relais (3) puis dégager légèrement celui-ci sur le côté.

Déposer les quatre vis de fixation (4) du couvercle de boîtier de filtre à air.

Dégager le couvercle du boîtier de filtre à air avec le débitmètre puis déposer l'élément filtrant.
