OUTILLAGE SPECIALISE INDISPENSABLE
Fre. 1190-01 Repousse piston

DEPOSE
Mettre en place le véhicule sur un pont à deux colonnes.
Desserrer le frein de parking. Déposer les roues arrière.

Il est impératif, afin d'éviter une projection du ressort, de maintenir celui-ci pendant la dépose à l'aide d'une pince.

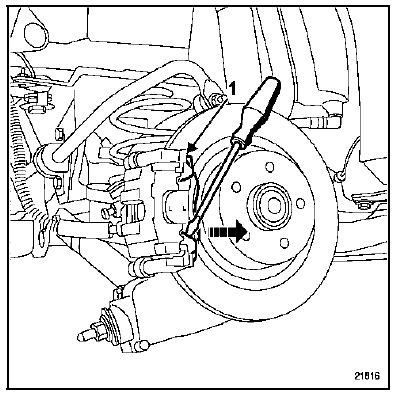

Déposer les ressorts de maintien (1) à l'aide d'un tournevis plat et large.

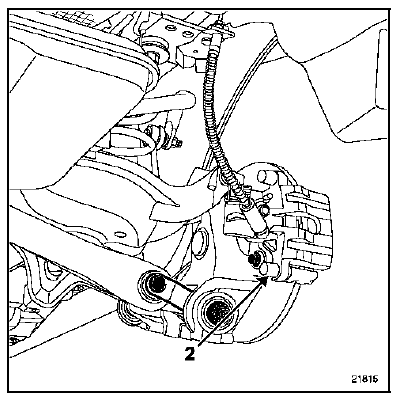

Déposer les vis de fixation (colonnettes) inférieures (2) des étriers.

Pivoter les étriers vers le haut.

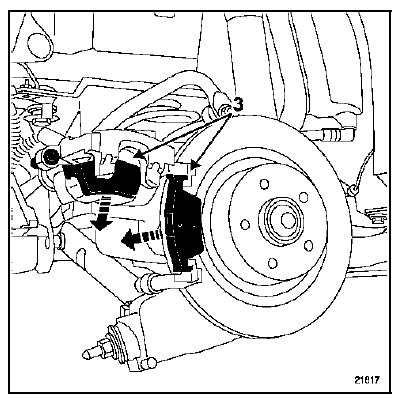

Déposer les plaquettes (3) des deux côtés du véhicule.
Vérifier :
Nettoyer les supports d'étriers et les étriers.
REPOSE

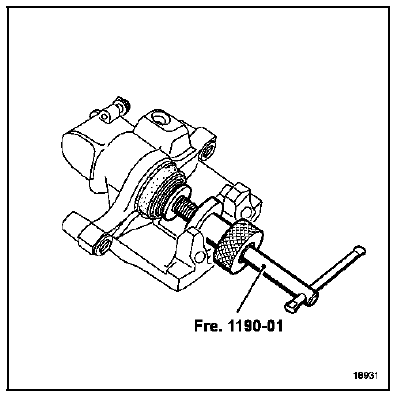

Repousser les pistons des étriers à l'aide de l'outil Fre. 1190-01.

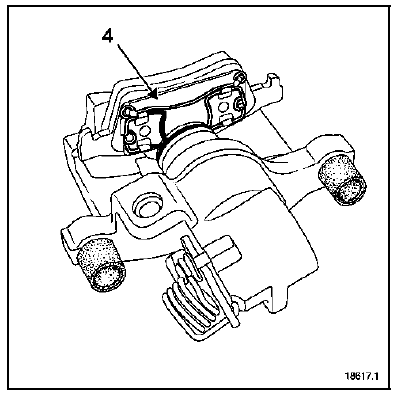

ATTENTION : la plaquette intérieure est munie d'un ressort de maintien (4) ; il est impératif d'engager celui-ci sur le piston de l'étrier.
Reposer :
Appuyer plusieurs fois sur la pédale de frein afin de mettre les pistons, les plaquettes et les disques en contact.
Vérifier le niveau de liquide de frein.
Reposer les roues.
Serrer au couple préconisé les vis des roues.
Etrier de freinSerrage culasse
MOTEUR F4R
CULASSE
Les vis sont réutilisables si la longueur sous tête ne dépasse 117,5 mm (sinon,
remplacer toutes les vis).
Méthode de serrage culasse
RAPPEL : afin d'obtenir un serrage correct des vis, retirer avec une
seringue l'huile pouvant se trouver dans le ...
Grille d'auvent
DEPOSE
A l'aide de l'outil (Elé. 1552) déposer les bras d'essuievitre.
Déposer :
le joint de cloison de chauffage (A),
le clip (B).
Dévisser 1/4 de tour l'agrafe (C).
Soulever légèrement la demi-grille (1) ; dégager la
demi-gril ...
Banquette arrière
Elle est rabattable pour permettre le
transport d'objets encombrants.
L'assise et le dossier sont rabattables
en une ou deux parties.
Pour rabattre l'assise
Soulevez l'assise 1 et faites-la
pivoter contre le siège avant.
Pour rabattre le dossier
Abaissez l'appui-t& ...
