Revue technique Renault Vel Satis: Moteur  P9X

Revue technique Renault Vel Satis / Moteur et périphériques / Antipollution / Réaspiration des vapeurs d'huile / Moteur  P9X

PRESENTATION

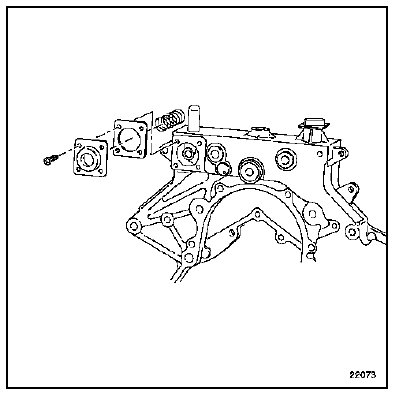

Les gaz de carter retournent à l'admission en passant à travers un clapet à membrane.

  1. A faibles charges, la dépression régnant dans le conduit d'admission d'air est inférieure au tarage du ressort. Les vapeurs d'huile sont réaspirées en grande quantité par la dépression régnant dans le conduit d'admission d'air.
  2. A moyennes et fortes charges, la dépression régnant dans le conduit d'admission d'air, aspire la membrane de la vanne, le conduit de réaspiration est obturé. Les vapeurs d'huile ne sont plus aspirées.

CONTROLE

Pour garantir un bon fonctionnement du système antipollution, le circuit de réaspiration des vapeurs d'huile doit être maintenu propre et en bon état.

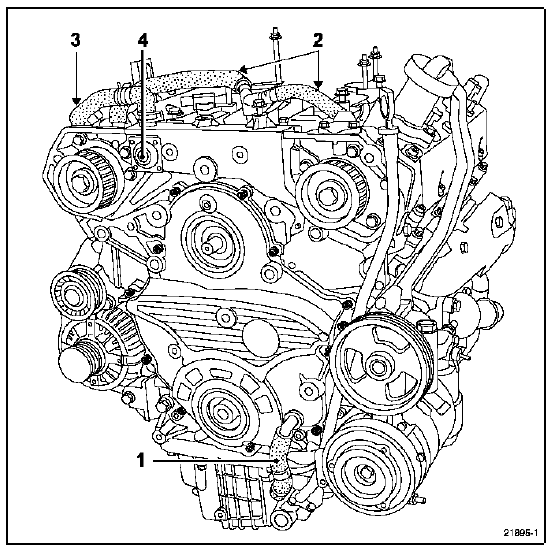

  1. Tuyau de réaspiration des vapeurs d'huile du carter
  2. Tuyaux de réaspiration des vapeurs d'huile des couvre-culasses
  3. Tuyaux de réaspiration des vapeurs d'huile vers le conduit d'admission
  4. Clapet à membrane
