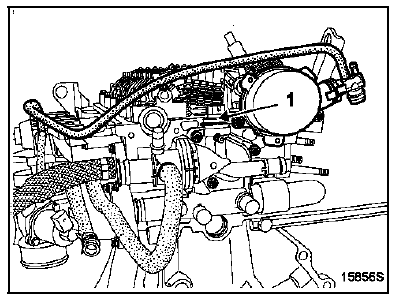

La sonde de température d'eau (1) (injection et indication de température d'eau au tableau de bord) est une sonde à trois voies.
Deux voies pour l'information température d'eau au calculateur (voies B E1 et B K3) et une voie pour l'indication au tableau de bord.
Ce système permet le pilotage du motoventilateur de refroidissement par le calculateur d'injection. Il est composé d'une sonde de température unique servant pour l'injection, le motoventilateur, l'indicateur de température et le voyant de température au tableau de bord.
FONCTIONNEMENT
Le calculateur d'injection, en fonction de la température d'eau, gère :
le système d'injection,
le relais de ventilateur :
VOYANT DE TEMPERATURE D'EAU
Le voyant est piloté par le calculateur d'injection sur le réseau multiplexé.
Il est commandé lorsque la température d'eau dépasse 120 C et s'éteint si la température devient inférieure à 115 C.
Edition
Préliminaire
Ce document présente le diagnostic applicable sur les calculateurs "Lampes
au Xénon" équipant la
VEL SATIS.
Pour entreprendre un diagnostic de ce système il est impératif de disposer des
éléments suivants :
Le manuel de ré ...
Moteur G9T
AFFECTATION DES ENTREES ET SORTIES DU CALCULATEUR D'INJECTION
CONNECTEUR A (gris)
A2 ←Signal capteur
commandes régulateur-limiteur de vitesse
A3 ---Masse potentiomètre de pédale (piste 2)
A4 →← LIAISON MULTIPLEXEE CAN L Unité Centrale Habitacle
B2 ...
Moteur P9X
IL EST INTERDIT DE DEMONTER L'INTERIEUR DE
LA POMPE
OUTILLAGE SPECIALISE INDISPENSABLE
Mot. 1367-02 Support moteur inférieur
Mot. 1376 Pige de blocage volant moteur
Mot. 1651 Mise en place joint de vilebrequin
côté distribution
Mot. 1653 Mise en place joint de pompe
haute ...
