Assise complète 1/3 - 2/3

DEPOSE

Basculer les deux banquettes d'assise.

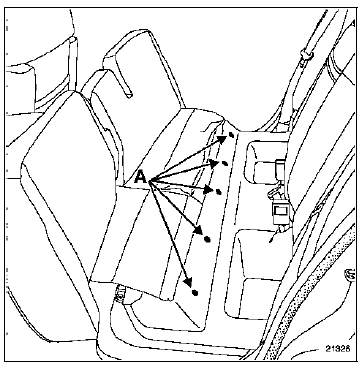

Déposer les clips (A) et dégager le garnissage.

Déposer les clips (A) et dégager le garnissage.

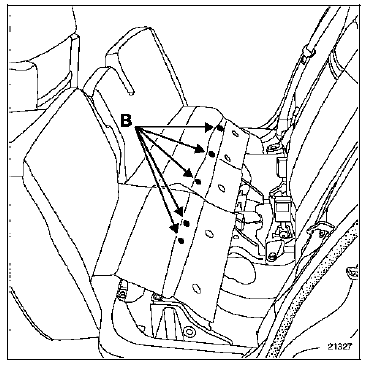

Déposer les clips (B).

Déposer les clips (B).

Dégager partiellement le garnissage.

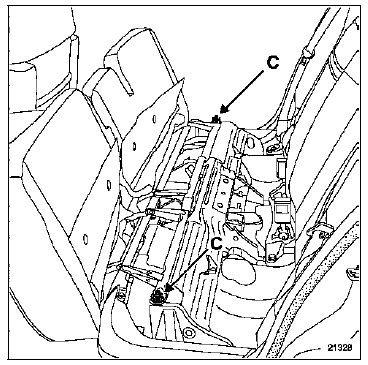

Déposer les vis (C) et dégager la banquette d'assise

Déposer les vis (C) et dégager la banquette d'assise (deux opérateurs).

REPOSE (deux opérateurs)

Procéder dans le sens inverse de la dépose.
