DEPOSE
Déposer :

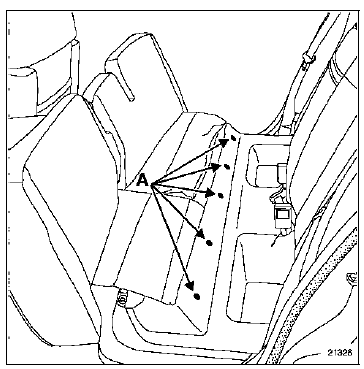

- les clips (A) et dégager le garnissage,

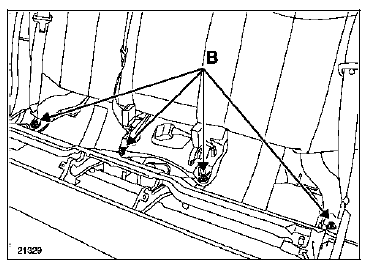

- les fixations (B).

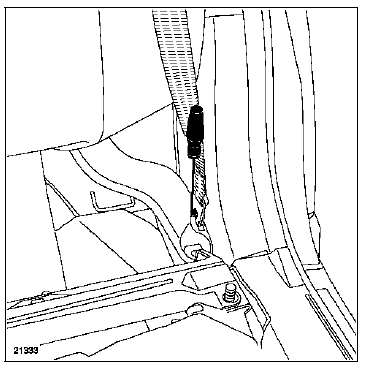

A l'aide d'un petit tournevis, déclipper les ceintures de sécurité.
Basculer les dossiers et dégager le tapis de coffre.

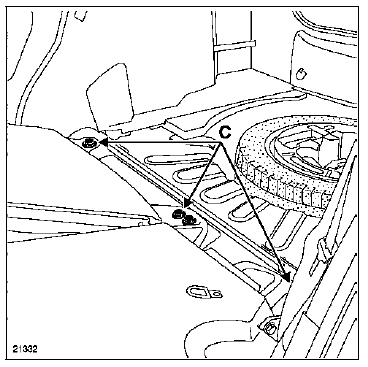

Déposer les fixations (C) et retirer le dossier (deux opérateurs).
REPOSE (deux opérateurs)
Assise complète
Assise complète 1/3 - 2/3
DEPOSE
Basculer les deux banquettes d'assise.
Déposer les clips (A) et dégager le garnissage.
Déposer les clips (B).
Dégager ...
