Revue technique Renault Vel Satis: Lecteur carte RENAULT

Revue technique Renault Vel Satis / Equipement électrique / Antidemarrage / Lecteur carte RENAULT

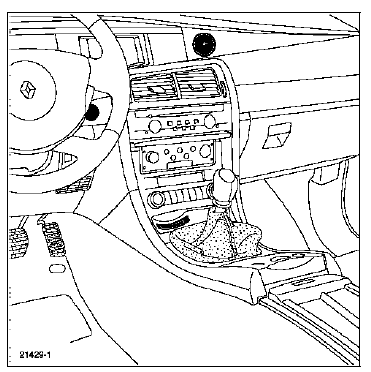

Le lecteur de carte RENAULT contient deux contacteurs pour le fonctionnement du véhicule :

  • un contacteur situé à mi-course pour l'alimentation des accessoires (+SERVITUDE),
  • un contacteur lorsque la carte est en butée dans le fond du lecteur (+APRES CONTACT).

NOTA : la carte RENAULT est verrouillée dans le lecteur dès que l'Unité Centrale Habitacle a reçu l'information "moteur tournant" du calculateur d'injection. Elle est libérée lorsque le moteur est arrêté.

Une configuration permet le non blocage des cartes Renault en boîte de vitesses automatique.

Le lecteur de carte RENAULT est utilisé :

Le lecteur de carte RENAULT est utilisé :

  • pour la réception Radiofréquence pour la commande de condamnation et de décondamnation des ouvrants,
  • comme antenne transpondeur pour la fonction antidémarrage et reconnaissance de la carte RENAULT.

Fonctionnement de l'éclairage du lecteur :

  • A la décondamnation des portes, le lecteur s'allume pendant 30 secondes environ.
  • Si le lecteur s'allume à l'introduction d'une carte RENAULT, cela signifie que le code correspond à celui enregistré dans l'Unité Centrale Habitacle.
  • Si le lecteur clignote rapidement (à la même fréquence que le voyant antidémarrage) à l'introduction d'une carte RENAULT, cela signifie que le code n'est pas reconnu par l'Unité Centrale Habitacle.
  • Après l'arrêt du moteur le lecteur s'allume.
  • Si la carte RENAULT est présente dans le lecteur à l'ouverture de la porte (moteur arrêté), celui-ci clignote pour avertir de l'oubli.

REMARQUE : en cas de panne d'éclairage du lecteur, il faut remplacer le lecteur.

RAPPEL : le lecteur de carte n'est pas codé.

Pour la dépose et les affectations des voies du lecteur, consulter le chapitre 84A.
