Revue technique Renault Vel Satis: Principe de fonctionnement

Revue technique Renault Vel Satis / Climatisation / Conditionnement d'air / Principe de fonctionnement

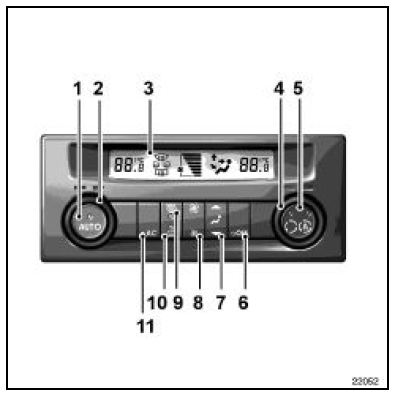

TABLEAU DE COMMANDE

La régulation a pour but d'offrir aux utilisateurs un confort stable et efficace quelles que soient les ambiances extérieures et les conditions d'utilisation du véhicule.

De plus, elle assure une bonne visibilité à travers les surfaces vitrées du véhicule.

Cette régulation est gérée électroniquement par un calculateur intégré au tableau de commande.

  1. Touche de mise en mode automatique
  2. Bouton de réglage de la température côté gauche
  3. Afficheur
  4. Bouton de réglage de la température côté droit
  5. Touche de recyclage d'air et de mise en fonction du recyclage automatique
  6. Touche d'arrêt du système
  7. Touche de réglage de répartiteur d'air
  8. Touche de réglage de la vitesse de ventilation
  9. Touche "voir clair" pour le désembuage et le dégivrage des vitres
  10. Touche de dégivrage lunette arrière
  11. Touche de conditionnement d'air
