Revue technique Renault Vel Satis: Moteur F4R

Revue technique Renault Vel Satis / Moteur et périphériques / Antipollution / Réaspiration des vapeurs d'huile / Moteur F4R

PRESENTATION DES ELEMENTS DU CIRCUIT

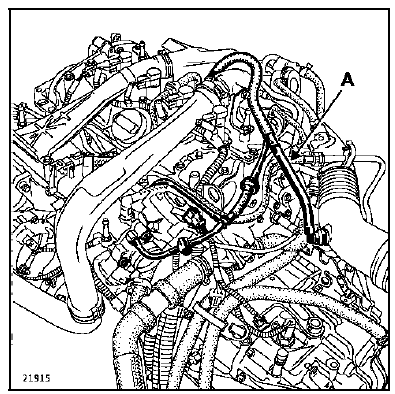

A . Circuit en amont du turbocompresseur, ce circuit est utilisé pour les moyennes et fortes charges.

Les vapeurs sont réaspirées par la dépression régnant dans le collecteur d'admission.

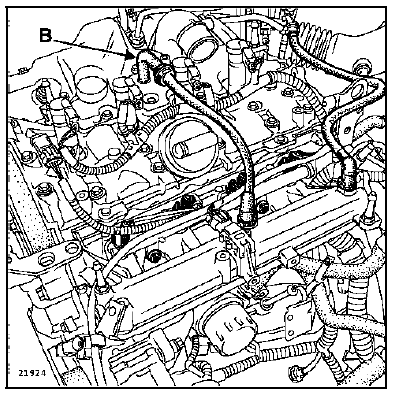

B.  Circuit en aval du boîtier papillon, ce circuit est

B.  Circuit en aval du boîtier papillon, ce circuit est utilisé pour les faibles charges. Les vapeurs sont réaspirées par la dépression régnant entre le papillon et le moteur.

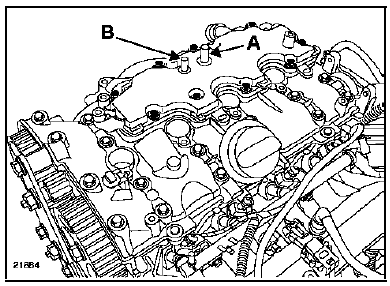

Orifices de sortie des vapeurs d'huile :

Orifices de sortie des vapeurs d'huile :

  1. Orifice de sortie des vapeurs d'huile du circuit amont.
  2. Orifice de sortie des vapeurs d'huile du circuit aval.

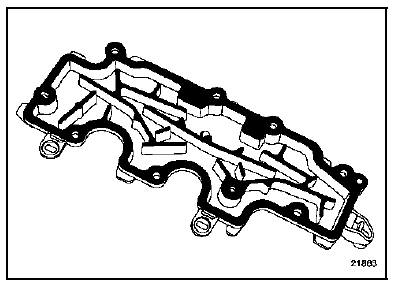

Plaque de récupération des vapeurs d'huile placée sur

Plaque de récupération des vapeurs d'huile placée sur le couvre-culasse.

Pour le démontage, se reporter au chapitre 11A "Haut

Pour le démontage, se reporter au chapitre 11A "Haut et avant moteur".
