Revue technique Renault Vel Satis: Moteur G9T

Revue technique Renault Vel Satis / Moteur et périphériques / Antipollution / Réaspiration des vapeurs d'huile / Moteur G9T

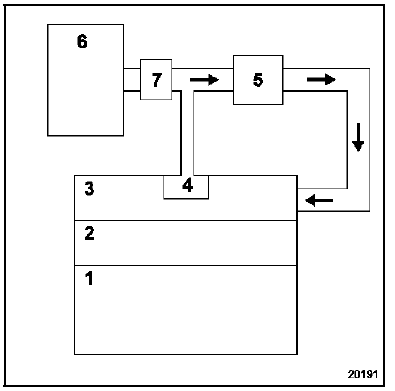

PRESENTATION DU CIRCUIT

  1. Moteur
  2. Culasse
  3. Couvre culasse - Répartiteur d'admission
  4. Décanteur d'huile (intégré au couvre culasse)
  5. Turbocompresseur
  6. Filtre à air
  7. Débitmètre d'air

CONTROLE

Pour garantir un bon fonctionnement du système antipollution, le circuit de réaspiration des vapeurs d'huile doit être maintenu propre et en bon état.

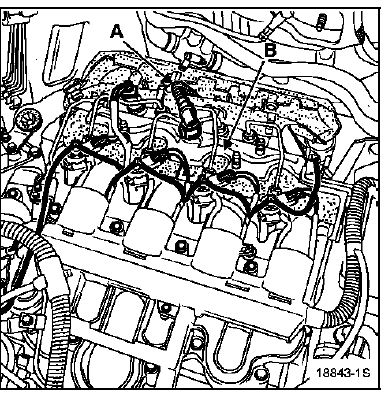

  1. Tuyau de réaspiration des vapeurs d'huile relié à la canalisation d'admission.
  2. Décanteur d'huile intégré au "couvre-culasse - collecteur d'admission".
    Moteur F4R
    PRESENTATION DES ELEMENTS DU CIRCUIT A . Circuit en amont du turbocompresseur, ce circuit est utilisé pour les moyennes et fortes charges. Les vapeurs sont réaspirées par la ...

    Moteur V4Y
    PRESENTATION DU CIRCUIT A faibles charges, l'air frais situé en amont du papillon des gaz, balaye les vapeurs d'huile situées dans le carter moteur. Les vapeurs d'huile sont as ...
