Manuel du conducteur
Verrouillage / déverrouillage des portes de l'extérieur
Celui-ci se fait à l'aide de la carte RENAULT : reportez-vous aux paragraphes " carte RENAULT " en chapitre 1.
Dans certains cas, la carte RENAULT peut ne pas fonctionner :
Il est possible alors :

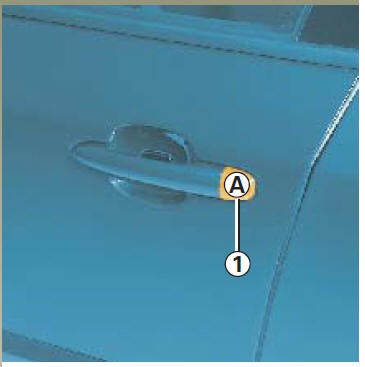

Insérez l'emboutde la clé de secours 2, au niveau de l'encoche 1.
Effectuez un mouvement vers le haut pour ôter le cache A.
Evitez de poser la carte RENAULT à proximité d'appareils électroniques (ordinateur portable...) : risque de déchargement de la pile.
Utilisation de la clé de secours intégrée 2

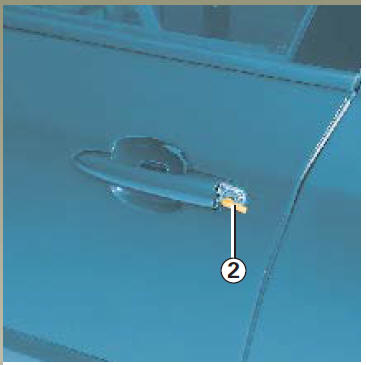

Introduisez la clé 2 dans la serrure et verrouillez ou déverrouillez la porte.
Utilisation de la clé de secours indépendante 3 (suivant véhicule)
Utilisation de la clé de secours indépendante 3 (suivant véhicule)

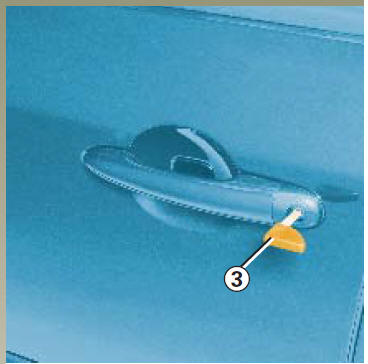

Introduisez la clé 3 dans la serrure de la porte côté gauche et verrouillez ou déverrouillez la porte.
Verrouillage manuel des portes
Verrouillage manuel des portes

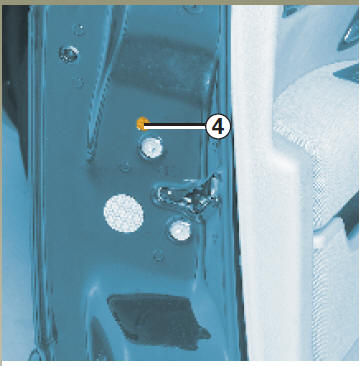

Porte ouverte, faites pivoter la vis 4 (à l'aide d'un outil type tournevis plat) et fermez la porte.
Celle-ci est désormais verrouilléede l'extérieur.
L'ouverture ne pourra alors se faire que de l'intérieur du véhicule.
Commande de verrouillage/ déverrouillage de l'intérieur
Commande de verrouillage/ déverrouillage de l'intérieur

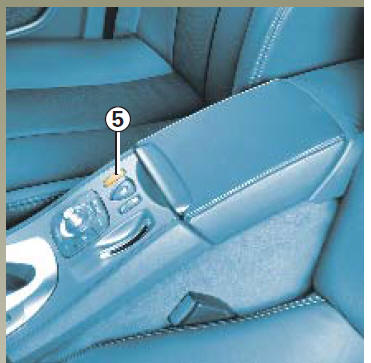

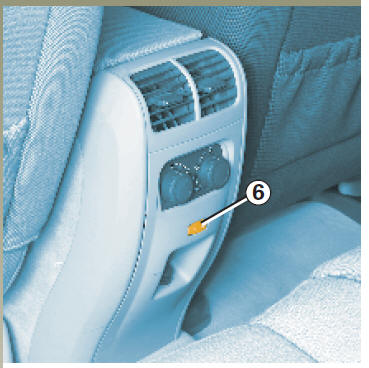

Les contacteurs 5 et 6 commandent simultanément les portes, le coffre et la trappe à carburant.
Si un ouvrant (porte ou coffre) est ouvert ou mal fermé, il y a un verrouillage/ déverrouillage rapide des ouvrants.
Verrouillage des ouvrants sans la carte RENAULT
Contact coupé, une porte avant ouverte, exercez un appui de plus de cinq secondes sur le contacteur 5.
A la fermeture de la porte tous les ouvrants seront verrouillés.
Le déverrouillage de l'extérieur du véhicule ne sera possible qu'avec la carte RENAULT.
Ne quittez jamais votre
véhicule en laissant une
carte RENAULT à l'intérieur. Si vous décidez de rouler portes verrouillées, sachez que cela peut rendre plus difficile l'accès des secouristes dans l'habitacle en cas d'urgence. |
Témoin d'état des ouvrants
Témoin d'état des ouvrants
Contact mis, le témoin intégré aux contacteurs 5 et 6 vous informent de l'état de verrouillage des ouvrants :
Lorsque vous condamnez les ouvrants de l'extérieur, le témoin 5 reste allumé pendant environ une minute.
