MOTEUR P9X
DEPOSE
Mettre le véhicule sur un pont élévateur à deux colonnes.
Débrancher la batterie.
Déposer la protection sous moteur.
Vidanger le circuit de refroidissement par la Durit inférieure sur le radiateur.

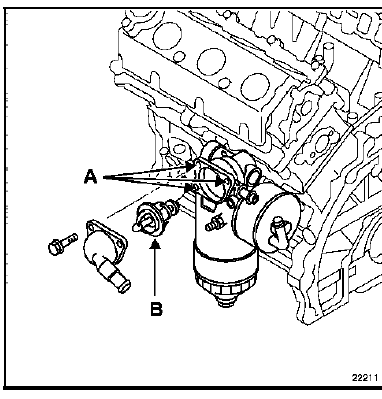

Déposer :
REPOSE
Reposer le thermostat muni d'un joint neuf.

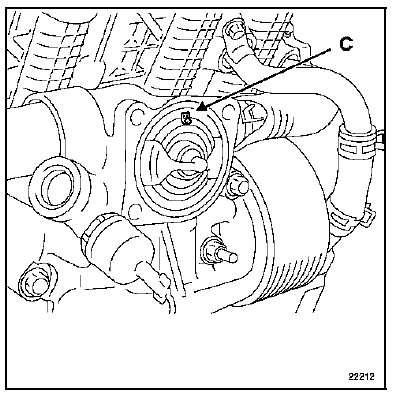

NOTA : il est impératif de positionner l'orifice de dégazage (C) verticalement vers le haut.
Serrer les vis du boîtier d'eau au couple de 2,5 daN.m.
Remplir et purger le circuit de refroidissement (voir chapitre 19A "Remplissage-Purge").
Fusibles
Boîtier Fusibles - Relais
DESCRIPTION
Le boîtier Fusibles-Relais est clippé sur l'Unité
Centrale Habitacle dans la planche de bord, côté
conducteur.
Lors du remplacement du boîtier Fusibles-Relais, des
fusibles et des shunts sont présents e ...
Circuit d'alimentation en essence
Moteur F4R
DESCRIPTIF
Le circuit d'alimentation en essence du moteur est un circuit sans retour.
La pression d'alimentation en essence ne varie plus en fonction de la charge du
moteur.
Le circuit est composé :
d'une rampe (1) sans raccord de canalisation de retour et sans
r&e ...
Transmission transversale avant Moteurs F4R - G9T
DEPOSE
Côté roue
Véhicule sur un pont à deux colonnes.
Déposer :
les roues avant,
l'écrou du moyeu,
l'écrou de rotule de biellette de direction (A),
les vis de fixation inférieures d'amortisseur (B).
Repouss ...
