CONSIGNES

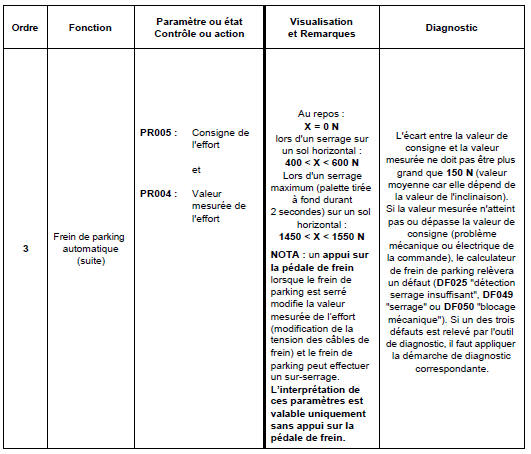

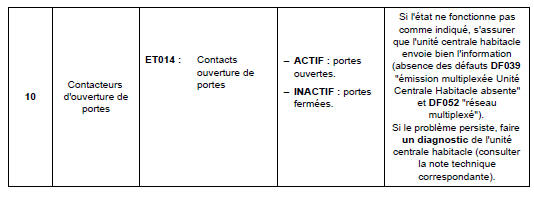

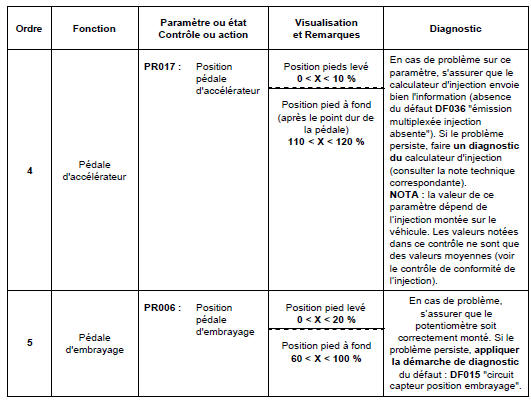

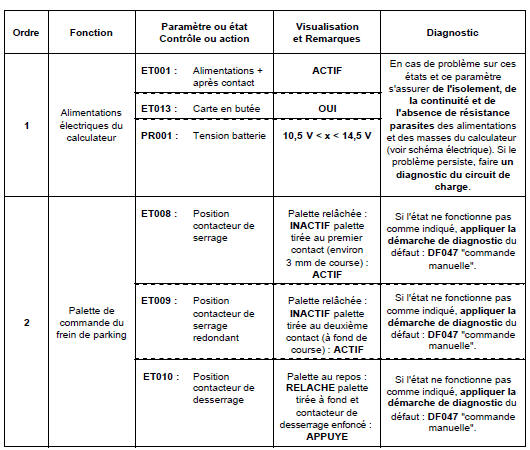

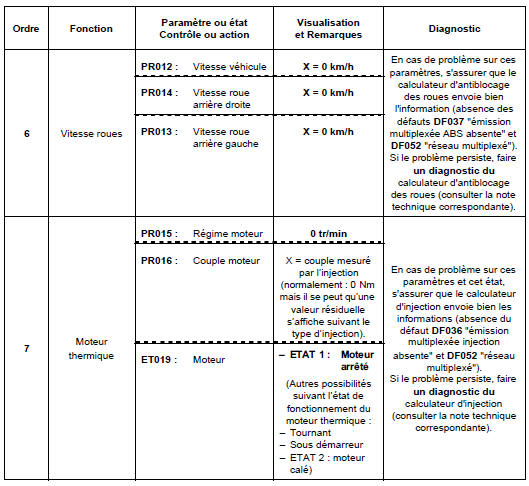

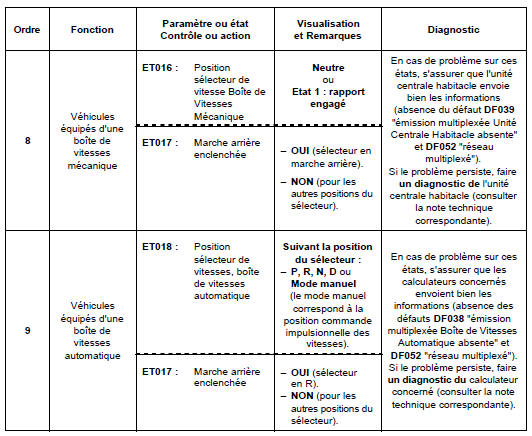

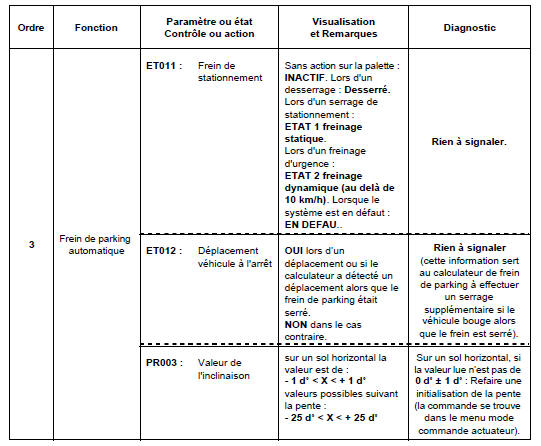

N'effectuer ce contrôle de conformité qu'après un contrôle complet avec l'outil de diagnostic.
Conditions d'application : Contact mis (carte en butée).
NOTA : l'interprétation de ces états et de ces paramètres n'est valable que contact mis. (Les états et les paramètres apparaissant en bleu sur l'outil de diagnostic sont des informations fournies par d'autres calculateurs qui arrivent par le réseau multiplexé. Si ces variables affichent des valeurs incohérentes, il faut s'assurer que le test du réseau multiplexé n'ait pas relevé de liaisons défaillantes. Il faut donc réparer les liaisons multiplexées défaillantes avant de chercher un éventuel problème sur ces informations.)
PARTICULARITES : il est possible que l'outil de diagnostic affiche le message "calculateur occupé" lors de la visualisation des états et des paramètres. Ce message s'affiche lorsque le frein de parking effectue un serrage ou un desserrage, car le calculateur donne la priorité au pilotage de son moteur plutôt qu'à la remontée des variables. Si ce message s'affiche, il faut sortir de l'écran en cours, puis l'afficher à nouveau.







Interprétation des défauts
Effets clientMoteurF4R
DEPOSE
Débrancher la batterie.
Desserrer le collier (1).
Débrancher :
le connecteur du capteur de pression de
suralimentation (2),
le connecteur de la sonde de température d'air (3),
le connecteur du boîtier papillon motorisé (4).
...
Réseau multiplexé hors service
CONSIGNES
Vérifier d'abord que les calculateurs soient alimentés.
Couper le contact, retirer la carte RENAULT du lecteur, vérifier que les feux de
position
soient éteints, attendre 1 minute.
Faire les mesures sur la prise diagnostic du véhicule.
R ...
Coulisse de montant fixe de porte avant
DEPOSE
Déposer :
la garniture de porte (chapitre 72A.A),
la vitre coulissante du chariot d'entraînement
(chapitre 54A.B),
le lécheur intérieur de porte,
la garniture intérieure d'encadrement de porte
(chapitre 72A.C).
Dégager le joint d' ...
