Revue technique Renault Vel Satis: Raclettes d'essuie-vitre avant

Revue technique Renault Vel Satis / Equipement électrique / Essuyage - lavage / Raclettes d'essuie-vitre avant

RACLETTES

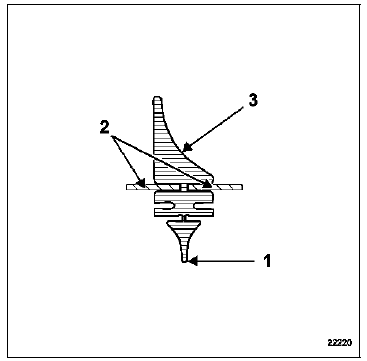

Ces raclettes sont composées :

  • d'une lame d'essuyage (1),
  • de deux inserts métalliques (2),
  • d'un déflecteur (3) orienté vers l'avant du véhicule.

Ainsi ces raclettes augmentent l'efficacité de l'essuyage et diminuent de façon importante les bruits aérodynamiques, même à des vitesses élevées.

DEPOSE

DEPOSE

Soulever le bras d'essuie-vitre.

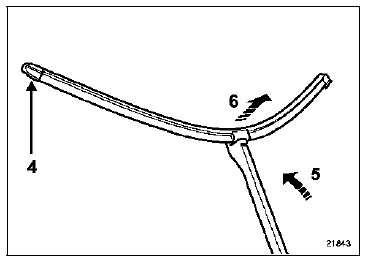

Déclipper la raclette (4) du bras d'essuie-vitre, de manière à le faire pivoter (5) jusqu'en butée horizontale. Puis le faire glisser (6) de manière à le dégager de son axe.

REPOSE

REPOSE

Particularité :

  • la raclette supérieure (la plus grande) se positionne à gauche du véhicule,
  • le porte-raclette le plus coudé se positionne à gauche du véhicule.
