Revue technique Renault Vel Satis: Répartiteur d'admission
Moteur V4Y
DEPOSE
Débrancher la batterie.
Déposer le collecteur d'admission (voir opération "Collecteur d'admission").

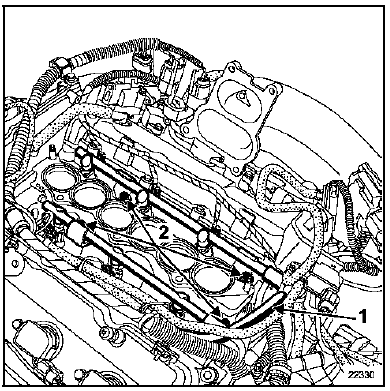

Débrancher le raccord d'arrivée d'essence (1) sur la rampe d'injection. Prendre garde à la quantité d'essence se trouvant dans celles-ci.
Déposer :
- les vis (2) de fixation de la rampe d'injection,
- la rampe d'injection,
- les vis et écrous de fixation du répartiteur d'admission,
- le répartiteur d'admission.
REPOSE
Remplacer le joint par un joint neuf.

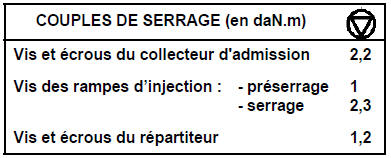

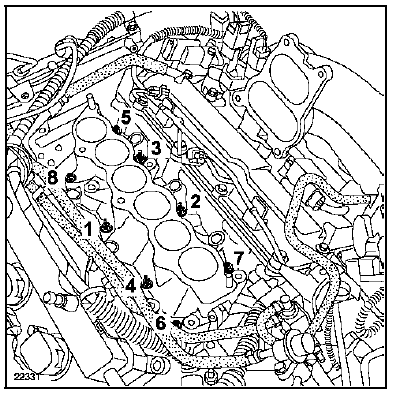

NOTA : Respecter le couple et l'ordre de serrage des fixations du répartiteur d'admission.
Pour la suite des opérations, procéder dans le sens inverse de la dépose.
