Revue technique Renault Vel Satis: Groupe hydraulique

Revue technique Renault Vel Satis / Châssis / Antiblocage des roues / Groupe hydraulique

Le groupe hydraulique MK 60 est composé de douze

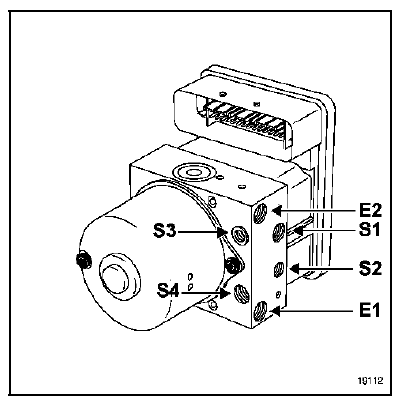

Le groupe hydraulique MK 60 est composé de douze électrovannes.

E1 circuit primaire du maître cylindre

E1 circuit primaire du maître cylindre

E2 circuit secondaire du maître cylindre

S1 sortie vers la roue avant gauche

S2 sortie vers la roue avant droite

S3 sortie vers la roue arrière droite

S4 sortie vers la roue arrière gauche

Le groupe hydraulique est placé à l'avant gauche sur le véhicule, derrière le bouclier avant.

DEPOSE

Débrancher la batterie.

Déposer :

  • les roues,
  • le pare-boue gauche,
  • l'avant du pare-boue droit,
  • les connectiques des feux antibrouillard,
  • le pare-chocs,
  • le connecteur du groupe hydraulique d'antiblocage des roues,

  • les tuyaux supérieurs du groupe hydraulique d'antiblocage des roues,
  • les tuyaux inférieurs du groupe hydraulique d'antiblocage des roues,
  • les agrafes de fixation des tuyaux sur le support,

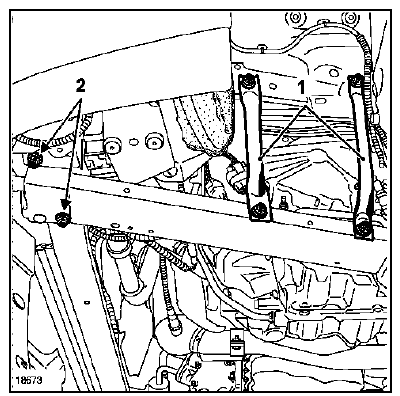

  • les deux tirants gauches (1).

Dévisser, sans les déposer, les deux vis avant (2) du longeron en aluminium.

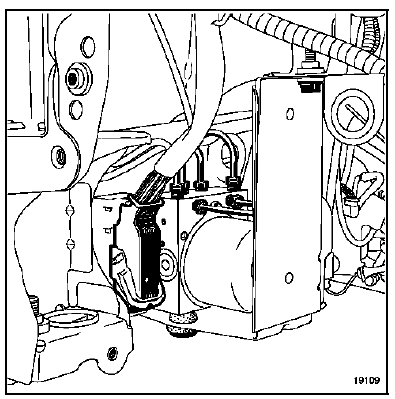

Déposer :

Déposer :

  • les trois vis de fixation du support du groupe hydraulique d'antiblocage des roues,
  • les trois vis de fixation du groupe hydraulique d'antiblocage des roues sur son support,
  • le groupe hydraulique d'antiblocage des roues.

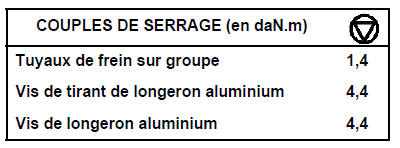

REPOSE

Procéder en sens inverse de la dépose.

Purger le système de freinage (voir méthode correspondante).
