ATTENTION : n'est pas applicable si la réglementation locale impose une procédure spécifique validée et diffusée par le service Méthodes, Diagnostic et Réparation.
Afin d'éviter tout risque d'accident, les générateurs de gaz pyrotechniques doivent être déclenchés avant la mise au rebut du véhicule ou de la pièce seule.

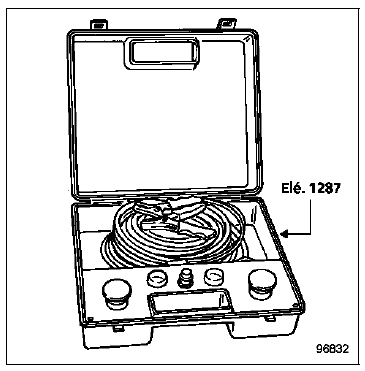

Utiliser impérativement l'outil Elé. 1287 et les cordons d'adaptation Elé. 1287-01 et Elé. 1287-02.
IMPORTANT : ne pas réutiliser les éléments pyrotechniques comme pièce de réemploi. Les prétensionneurs ou airbags d'un véhicule destiné au rebut doivent impérativement être détruits.
RAPPEL : chaque pièce est dédiée à un type de véhicule et ne doit en aucun cas être monté sur un autre.
Les pièces ne sont pas interchangeables.
ATTENTION : ne pas déclencher les prétensionneurs qui doivent être retournés dans le cadre de la garantie pour un problème sur le pédoncule. Ceci rend l'analyse de la pièce impossible pour le fournisseur.
Retourner la pièce dans l'emballage de la neuve.
PRETENSIONNEURS ET ENROULEURS PYROTECHNIQUES
Destruction de la pièce montée sur le véhicule :
Sortir le véhicule à l'extérieur de l'atelier.
Brancher l'outil de destruction Elé. 1287 sur le prétensionneur après avoir déposé le cache-glissières du siège.
Dérouler la totalité du câblage de l'outil de façon à se tenir suffisamment éloigné du véhicule (environ 10 mètres) lors du déclenchement.
Relier les deux fils d'alimentation de l'outil à une batterie.
Après avoir vérifié que personne ne se trouve à proximité, procéder à la destruction du prétensionneur en appuyant simultanément sur les deux boutons poussoir de l'appareil.
Destruction de la pièce déposée du véhicule :
Procéder de la même façon que pour l'airbag frontal, dans de vieux pneus empilés.
AIRBAG FRONTAL ou AIRBAG THORAX (avant ou arrière)
La destruction de ces pièces ne peut être réalisée que déposées du véhicule, à l'extérieur de l'atelier.
Brancher le câblage correspondant Elé. 1287.

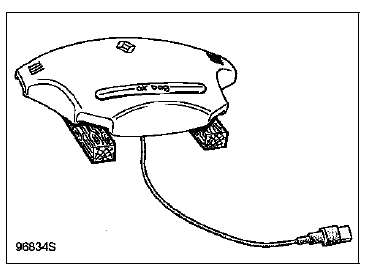

Poser le coussin airbag sur les deux cales en bois.

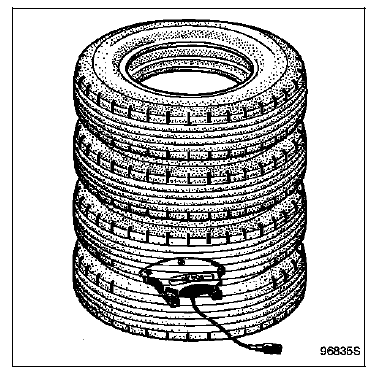

La destruction s'effectue dans un empilage de vieux pneus.
S'assurer que le déploiement du sac gonflable ne sera pas gêné dans sa progression.
Dérouler la totalité du câblage de l'outil de façon à se tenir suffisamment éloigné de l'ensemble (environ 10 mètres) lors du déclenchement et le raccorder au coussin airbag.
Relier les deux fils d'alimentation de l'outil de destruction Elé. 1287 à une batterie.
Après avoir vérifié que personne ne se trouve à proximité, procéder à la destruction de l'airbag en appuyant simultanément sur les deux boutons poussoir de l'appareil.
NOTA : dans le cas d'un déclenchement impossible (allumeur défaillant), retourner la pièce dans l'emballage de la neuve au service garantie.
AIRBAGS LATERAUX DE TYPE RIDEAU
La destruction de ces pièces ne peut être réalisée que déposées du véhicule, à l'extérieur de l'atelier.
Procéder de la même façon que pour l'airbag frontal, dans de vieux pneus empilés.
Identification
SU1
Plaque d'identification de la transmission automatique.
A Constructeur
Constructeur (Aisin Warner)
Année de fabrication
Mois de production (Exemple : A = 1, B = 2.... M = 12,
sauf I)
Modèle de transmission (55-50 SN)
Numéro séquentiel pour la pro ...
Répartiteur d'admission
Moteur V4Y
DEPOSE
Débrancher la batterie.
Déposer le collecteur d'admission (voir opération
"Collecteur d'admission").
Débrancher le raccord d'arrivée d'essence (1) sur la
rampe d'injection. Prendre garde à la quantité
d'essen ...
Moteur P9X
TOUS LES TUYAUX HAUTE PRESSION DEPOSES
DOIVENT ETRE SYSTEMATIQUEMENT
REMPLACES
OUTILLAGE SPECIALISE INDISPENSABLE
Mot. 1566 Outil de dépose des tuyaux haute
pression
MATERIEL INDISPENSABLE
Clé dynamométrique "faible couple"
Embout à tuyauter pour le serr ...
