DEPOSE
Débrancher la batterie.
Desserrer le collier (1).

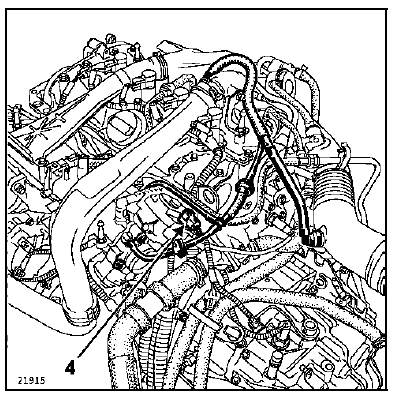

Débrancher :
Déboîter le tuyau d'air échangeur-répartiteur.

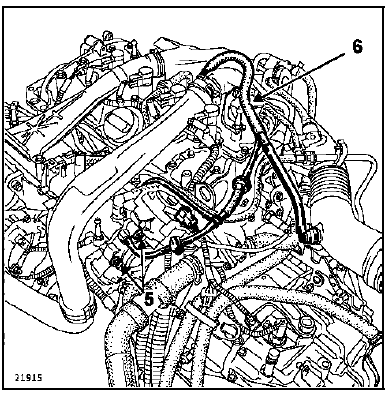

Retirer les trois vis de fixation (5) du boîtier papillon.
Déposer le boîtier papillon avec le tuyau de réaspiration des vapeurs d'essence et des vapeurs d'huile (6).
Déclipper le tuyau (6) du boîtier papillon.
REPOSE
Procéder dans le sens inverse de la dépose.
Remplacer le joint à chaque démontage du boîtier papillon.
A l'aide de l'outil de diagnostic, effectuer l'apprentissage du boîtier papillon.
A chaque mise sous contact, le boîtier papillon doit effectuer un cycle d'apprentissage de ses butées mini et maxi.
