Revue technique Renault Vel Satis: Palette

Revue technique Renault Vel Satis / Châssis / Frein de parking automatique / Palette

La palette se situe dans la planche de bord, à côté du volant.

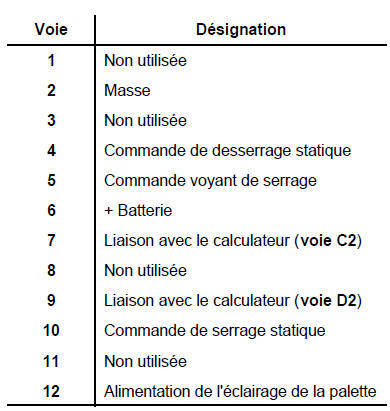

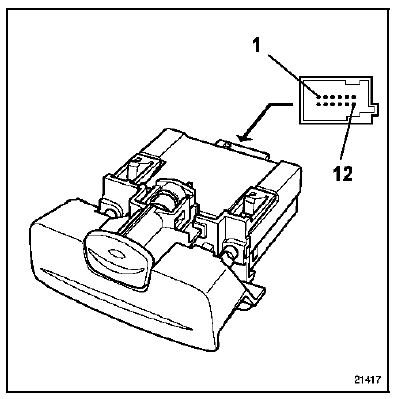

BRANCHEMENT

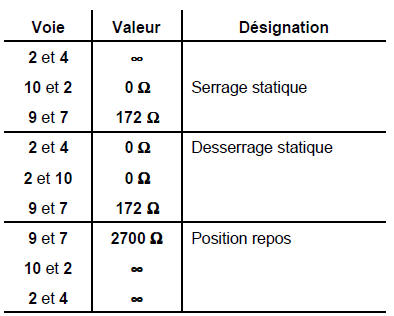

CONTROLE

CONTROLE

DEPOSE

DEPOSE

Déposer :

Déposer :

  • le cache, situé sous la partie inférieure de la palette,
  • les deux vis situées sous le cache inférieur.

Retirer le système "palette".

Débrancher le connecteur.

Déposer le système "palette".

REPOSE

Procéder dans le sens inverse de la dépose.
