Revue technique Renault Vel Satis: P9X

Revue technique Renault Vel Satis / Transmission / Boite de vitesses automatique / Tôle d'entraînement / P9X

OUTILLAGE SPECIALISE INDISPENSABLE

Mot. 919-02 Secteur d'immobilisation

MATERIEL INDISPENSABLE

Outil de maintien moteur

Cette opération ne peut se réaliser qu'après la dépose

Cette opération ne peut se réaliser qu'après la dépose de la transmission automatique (voir chapitre concerné).

DEPOSE

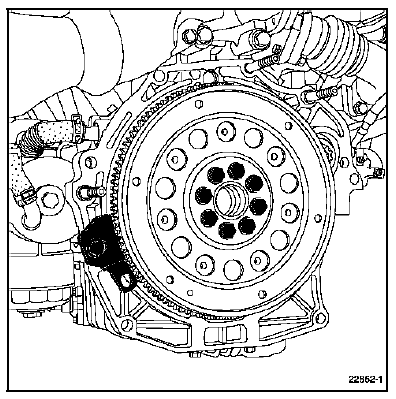

Mettre en place le Mot. 919-02.

Déposer :

  • les huit vis (V),
  • la tôle d'entraînement.

Le voile maximal admis sur la tôle d'entraînement est

Le voile maximal admis sur la tôle d'entraînement est de 0,2 mm sur le diamètre extérieur.

REPOSE

Mettre en place la tôle d'entraînement, veiller à la positionner par rapport à la goupille de centrage (3).

Approcher les vis sur la tôle d'entraînement et les serrer au couple (serrage angulaire).

Afin de bien bloquer la tôle d'entraînement, positionner l'outil Mot. 919-02.

SERRER TOUTES LES VIS, ECROUS, BOULONS AU COUPLE PRECONISE.
