Revue technique Renault Vel Satis / Moteur et périphériques / Melange carbure / Système d'arrêt moteur / Moteur P9X

BUT

Le système a pour but d'arrêter le moteur progressivement et sans à-coups après la coupure du contact.

DESCRIPTION

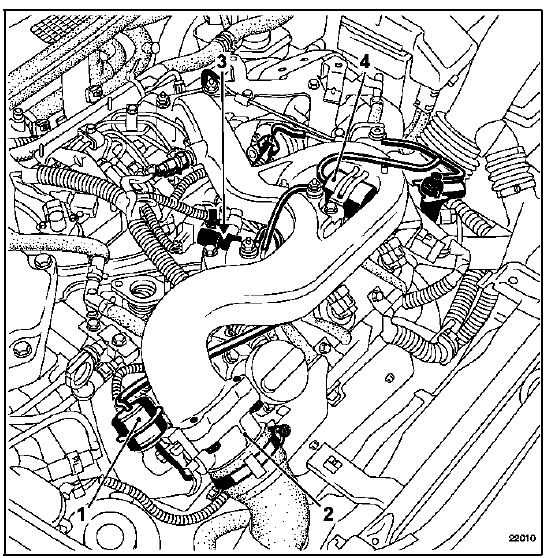

Le système se compose :

  • d'un poumon (1) actionnant le papillon,
  • d'un volet étouffoir (2),
  • d'une électrovanne de commande (3),
  • d'une réserve de dépression (4).

FONCTIONNEMENT

FONCTIONNEMENT

A la coupure du contact, l'électrovanne met en relation la réserve de dépression et le poumon.

Celui-ci est soumis à la dépression ; ce qui a pour effet de fermer le volet d'arrivée d'air.

Le moteur ne peut plus aspirer d'air, il s'arrête immédiatement.

Edition

DEPOSE DE L'ETOUFFOIR

DEPOSE DE L'ETOUFFOIR

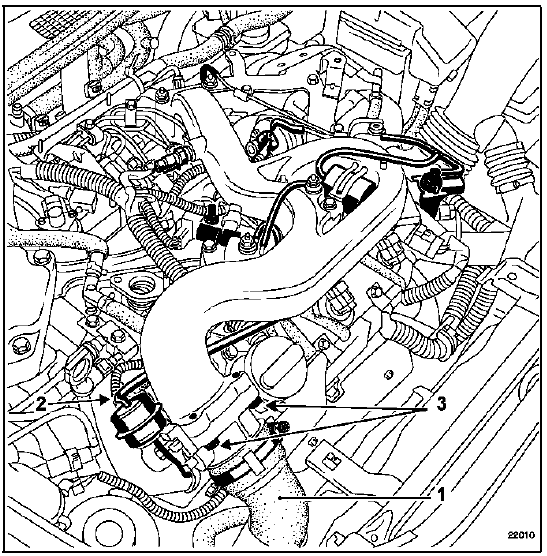

Débrancher :

  • le conduit d'aspiration d'air (1),
  • le tuyau de dépression sur le poumon (2).

Déposer :

  • les quatre vis de fixation (3),
  • l'ensemble volet-poumon.

REPOSE DE L'ETOUFFOIR

Remplacer le joint torique.

Procéder dans le sens inverse de la dépose.
