ELEMENT FILTRANT
Déposer les caches moteur.
Débrancher :

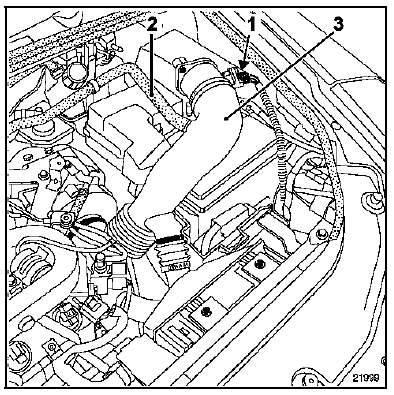

Débrancher le conduit de réaspiration des vapeurs d'huile (2).
Déposer le conduit d'aspiration d'air (3) muni du débitmètre.
Pour cela, déposer les deux vis de fixation sur le débitmètre d'air, le collier sur le résonateur d'air puis sur le turbocompresseur.

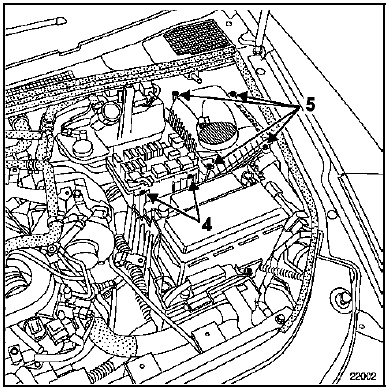

Déclipper les fixations du boîtier relais (4) puis dégager légèrement celui-ci sur le côté.
Déposer les quatre vis de fixation (5) du couvercle de boîtier de filtre à air.
Dégager le couvercle du boîtier de filtre à air puis déposer l'élément filtrant.

Moteur V4YGarniture de dossier
DEPOSE
NOTA : le dégarnissage du dossier 1/3 reste identique
au dossier 2/3.
Déposer le dossier complet (chapitre 76A.B).
Ouvrir partiellement la fermeture à glissière de la
garniture 1/3.
Déposer la fixation des deux dossiers.
Séparer le doss ...
Protecteur de rampe
MOTEUR G9T
GENERALITES
Le protecteur de rampe, composé de neuf pièces, assure une isolation du
système d'injection haute pression avec
le compartiment moteur.
CE PROTECTEUR DE RAMPE ASSURE UNE FONCTION DE SECURITE ET NECESSITE UNE
ATTENTION TOUTE PARTICULIERE LORS DE SON ...
Transmission transversale avant Moteurs V4Y - P9X
OUTILLAGE SPECIALISE INDISPENSABLE
T. A.v. 476 Arrache rotule
Rou. 604-01 Immobilisateur de moyeu
DEPOSE
Côté roue
Véhicule sur un pont à deux colonnes.
Déposer :
les roues avant,
l'écrou du moyeu,
l'écrou de rotule de biell ...
