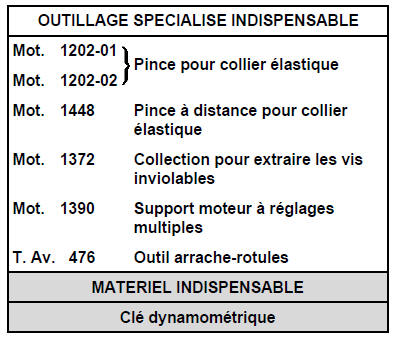

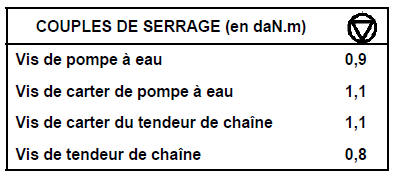

Cette opération nécessite la dépose du groupe motopropulseur.
DEPOSE
Mettre le véhicule sur un pont à deux colonnes.
Débrancher la batterie.

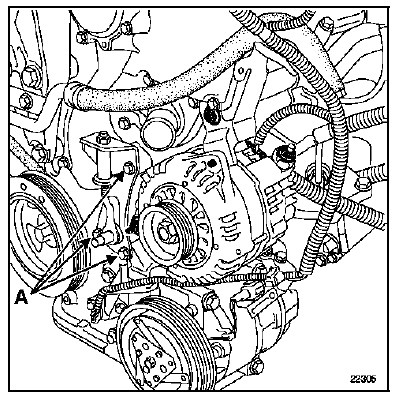

Déposer :
Déposer :

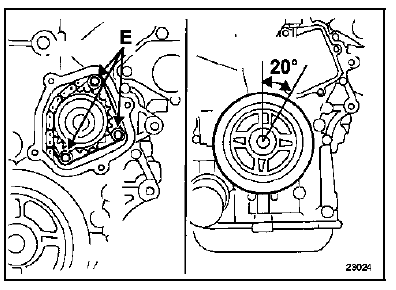

Tourner le moteur dans le sens anti-horaire d'une vingtaine de degrés.
Déposer la pompe à eau.

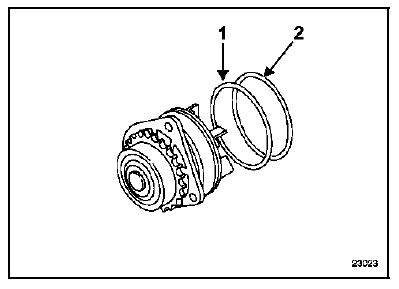

NOTA : avant de reposer la pompe, appliquer de l'huile moteur sur le joint (1) et du liquide de refroidissement sur le joint (2).
MOTEUR V4Y
REPOSE
NOTA : attention à ne pas détériorer les joints en reposant la pompe.
Reposer la pompe à eau.
Réamorcer le tendeur de chaîne de distribution avec de l'huile moteur.

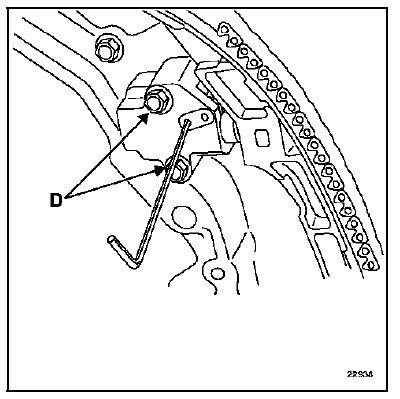

Reposer le tendeur de chaîne de distribution.

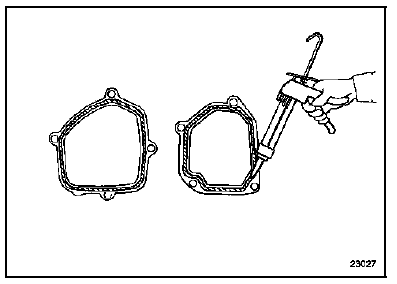

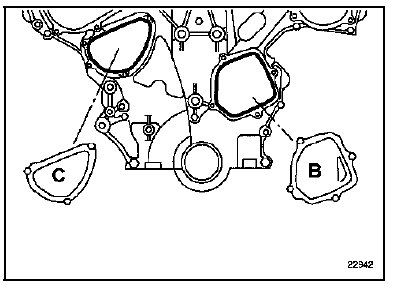

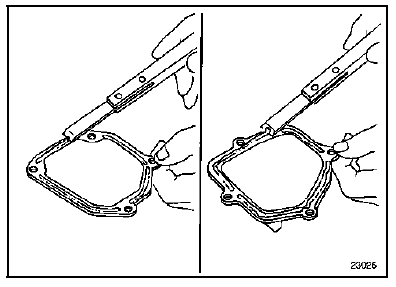

Nettoyer à l'aide d'un grattoir les couvercles de la pompe à eau et du tendeur de chaîne de distribution.
Appliquer un filet de 3 mm d'épaisseur de Loctite 518.
Laisser tourner le moteur pendant 3 minutes sans dépasser les 3000 t/min, afin de purger le circuit de graissage du tendeur de chaîne.
NOTA : des bruits de cliquetis peuvent se produire pendant l'opération.
Procéder au remontage en sens inverse de la dépose.
Reposer le moteur (voir méthode décrite dans le chapitre 10A "Moteur et boîte de vitesses").
Effectuer le remplissage et la purge du circuit de refroidissement (voir chapitre 19A "Remplissagepurge").
Moteur V4Y
Véhicule sur pont à deux colonnes.
Débrancher la batterie.
Vidanger le circuit de fluide réfrigérant R134a à l'aide
d'une station de charge.
TUYAU HAUTE PRESSION ENTRE COMPRESSEUR
ET CONDENSEUR
DEPOSE
Déposer :
les caches,
le ...
Calculateur
MOTEURS F4R et V4Y
OUTILLAGE SPECIALISE INDISPENSABLE
Mot. 1372 Extracteur de vis d'inviolabilité
GENERALITES
Le calculateur d'injection est situé sous le bac à
batterie. Pour le déposer il est nécessaire de déposer
le bac à batterie qui est fix ...
Carter inférieur
MOTEUR F4R
DEPOSE
Mettre le véhicule sur un pont élévateur à deux
colonnes.
Débrancher la batterie.
Déposer la protection sous moteur.
Vidanger le moteur.
Déposer :
les vis (A) et (B) de la biellette de reprise de couple,
...
