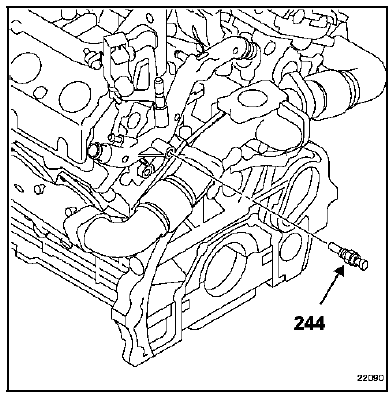

La sonde de température d'eau (244) (injection et indication de température d'eau au tableau de bord).
Ce système permet le pilotage du motoventilateur de refroidissement par le calculateur d'injection. Il est composé d'une sonde de température unique servant pour l'injection, le motoventilateur, l'indicateur de température et le voyant de température au tableau de bord.
L'information de température d'eau est transmise au tableau de bord par le calculateur d'injection via le réseau multiplexé.
FONCTIONNEMENT
Le calculateur d'injection, en fonction de la température d'eau, gère :
VOYANT DE TEMPERATURE D'EAU (commun avec le voyant défaut d'injection)
Le voyant est piloté par le calculateur via le réseau multiplexé.
Il est commandé lorsque la température d'eau dépasse 120 C et se coupe à 117 C.
Moteur G9T
Dispositif antipercolationMoteur G9T
La fonction de pré-postchauffage est gérée par le calculateur d'injection.
PRINCIPE DE FONCTIONNEMENT DU PREPOSTCHAUFFAGE
1) Mise du contact "préchauffage"
a) Préchauffage variable
Le temps d'allumage du voyant et d'alimentation
des bougies est fonct ...
Coffre à bagages
Pour ouvrir
La porte du coffre se verrouille et se
déverrouille enmême temps que les
portes.
Appuyez sur la partie haute du
losange 1 et aidez-vous de la partie
basse pour soulevez le hayon.
Pour fermer
Abaissez la porte du coffre en vous
aidant, dans un premier temps, ...
Affectation des voies du calculateur
MOTEUR F4R
AFFECTATION DES ENTREES ET SORTIES DU CALCULATEUR D'INJECTION
Connecteur A
(noir)
A2 ← Commande Marche/Arrêt Régulateur de vitesse à contrôle de
distance
A3 ←→ LIAISON MULTIPLEXEE CAN L Unité Centrale Habitacle
A4 → ← ...
