REMPLACEMENT
Cette opération s'effectue après avoir déposé le berceau et désaccouplé la boîte de vitesses du moteur.
OUTILLAGE SPECIALISE INDISPENSABLE
Mot. 1431 Secteur d'arrêt
Mot. 1453 Support moteur
Emb. 1604 Compresseurs de mécanisme d'embrayage autoréglant
MATERIEL INDISPENSABLE
Vérin d'organes
DEPOSE

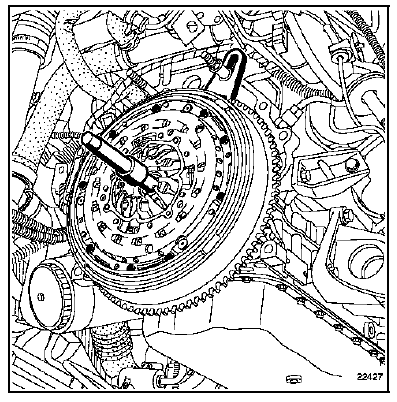

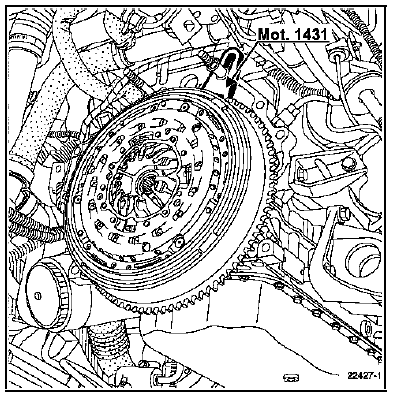

Mettre le secteur d'arrêt Mot. 1431.
Enlever les vis de fixation du mécanisme et déposer celui-ci ainsi que le disque d'embrayage.
Contrôler et remplacer les pièces défectueuses.
Pour la repose du mécanisme, utiliser l'outil Emb. 1604.
REPOSE
Pour les mécanismes d'embrayage à rattrapage automatique il faut comprimer le mécanisme d'embrayage à l'aide de l'outil Emb. 1604 en suivant la méthode décrite ci-après.

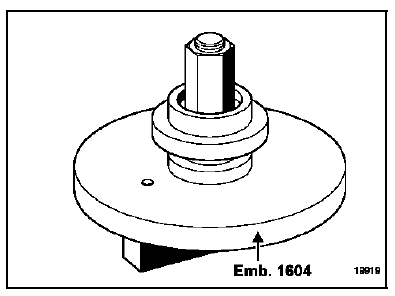

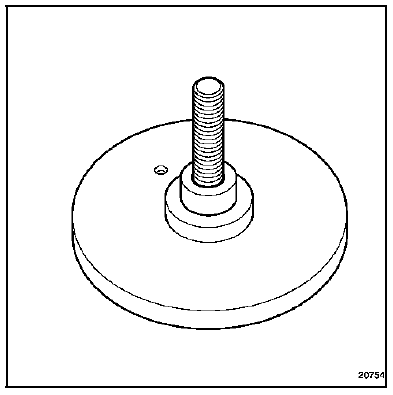

Mettre le socle de l'outil Emb. 1604 dans un étau.

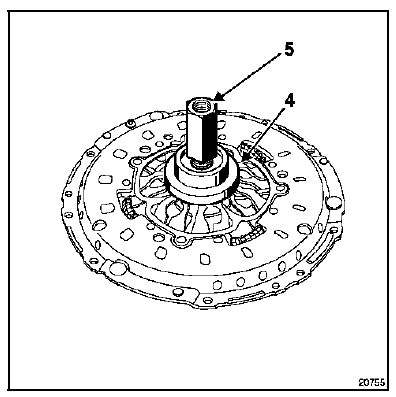

Poser sur le socle le mécanisme, puis la butée à billes (4) et (5).

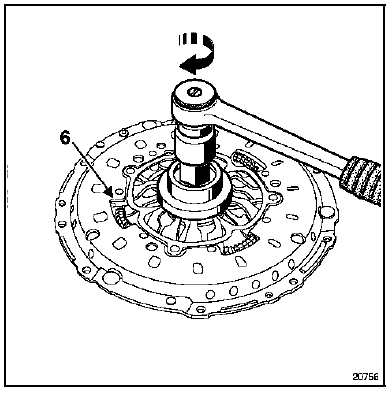

Visser l'écrou jusqu'au blocage de celui-ci.

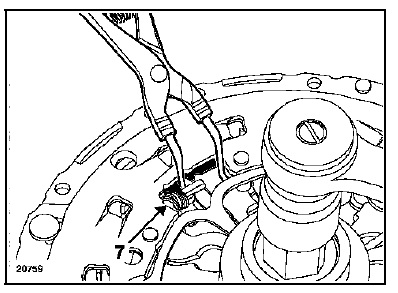

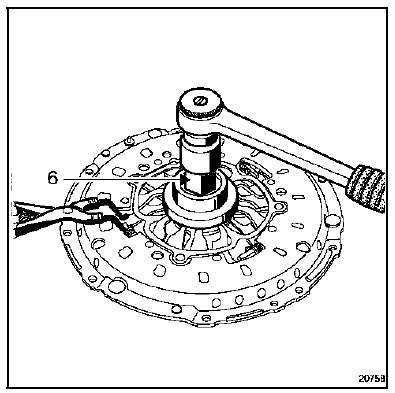

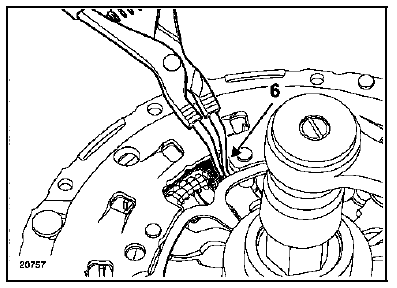

Placer une pince à circlips en (6).
Comprimer les ressorts (7), puis tout en maintenant les ressorts comprimés, libérer le mécanisme en desserrant l'écrou (6) complètement.
Retirer le mécanisme du socle (en vérifiant que les ressorts soient bien comprimés).
Précautions impératives à suivre lors de la réfection de l'embrayage : Nettoyer les cannelures de l'arbre d'embrayage et remonter l'ensemble sans lubrifiant.
Dégraisser la face de friction du volant.

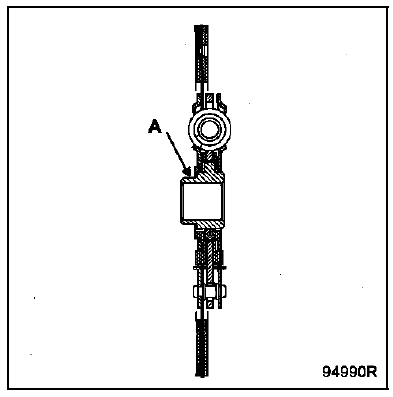

Mettre le disque en place (déport (A) du moyeu côté volant moteur).
CENTRAGE
Utiliser le centreur plastique se trouvant dans les collections d'embrayage.

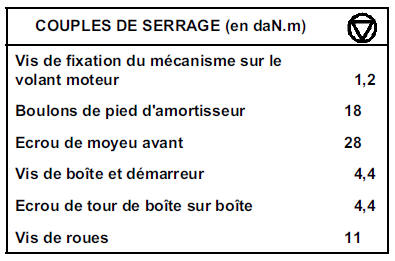

Reposer le mécanisme sur le volant moteur en serrant progressivement les vis au couple de 1,2 daN.m.
Déposer le secteur d'arrêt Mot. 1431.
Réaspiration des vapeurs d'essence
Moteurs F4R ET V4Y
SCHEMA FONCTIONNEL DU CIRCUIT
Collecteur d'admission
Electrovanne de purge de l'absorbeur
Absorbeur
Réservoir
MMise à l'air libre
Particularités du circuit sur le moteur F4R
Le circuit est constitué d'un circuit A (amont
turb ...
Collecteurs et tubes intermédiaires
d'échappement
Moteur P9X
Collecteur d'échappement avant
Collecteur d'échappement arrière
Joint de collecteur
Ecran thermique de collecteur d'échappement
Tube intermédiaire d'échappement collecteur - turbocompresseur
Ecran thermique du tube intermé ...
Groupe hydraulique
Le groupe hydraulique MK 60 est composé de douze
électrovannes.
E1 circuit primaire du maître cylindre
E2 circuit secondaire du maître cylindre
S1 sortie vers la roue avant gauche
S2 sortie vers la roue avant droite
S3 sortie vers la roue arrière droite ...
