Revue technique Renault Vel Satis: Moteur G9T

Revue technique Renault Vel Satis / Moteur et périphériques / Alimentation carburant / Filtre à gazole / Moteur G9T

Le filtre à carburant est contenu dans une cartouche démontable. Cette cartouche contient un réchauffeur de gazole.

Pour remplacer le filtre, il est nécessaire de déposer l'ensemble.

DEPOSE

RESPECTER STRICTEMENT LES CONSIGNES DE PROPRETE

ATTENTION : Prendre garde à la quantité de gazole et à la pression résiduelle se trouvant dans les canalisations.

Débrancher la batterie.

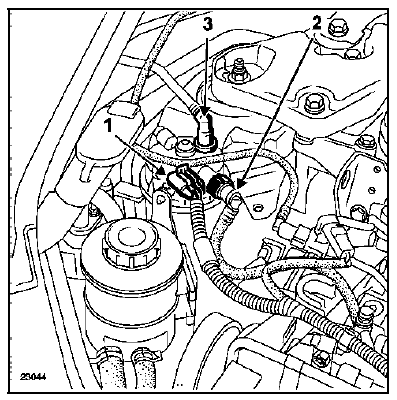

Débrancher, sur le filtre :

  • le connecteur du réchauffeur de gazole (1),
  • la canalisation d'alimentation du moteur (2),
  • la canalisation (3) venant du réservoir.

Déposer le filtre en le déclippant de son support.

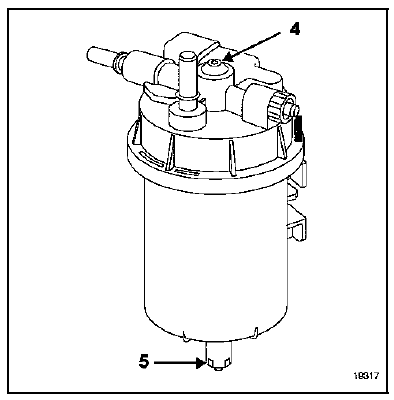

Retirer la vis (4) du couvercle du filtre et déposer la

Retirer la vis (4) du couvercle du filtre et déposer la cartouche filtrante.

REPOSE

REPOSE

Veiller à bien aligner le repère du couvercle avec le repère du bol.

Respecter impérativement la position des raccords sur le filtre.

Prendre garde à ne pas pincer ou détériorer les canalisations.

IMPORTANT : Effectuer un réamorçage du circuit en mettant le contact à plusieurs reprises, ou faire tourner la pompe basse pression à l'aide de l'outil de diagnostic dans le menu "Commandes des actuateurs".

Il est nécessaire de purger périodiquement l'eau contenue dans le filtre à gazole par le bouchon de purge (5).
