PARTICULARITES

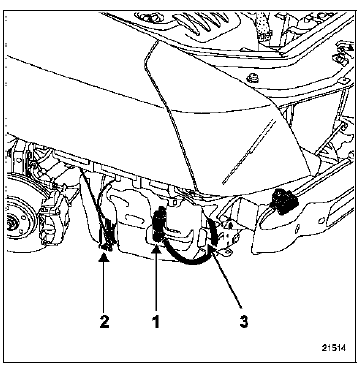

La pompe des lave-projecteurs (1) est alimentée par l'Unité Centrale Habitacle lorsque la commande de lave-vitre est actionnée et que les feux de route ou de croisement sont allumés.
La pompe électrique spécifique pour les laveprojecteurs est placée à côté de la pompe électrique (2) de lave-vitre.
Pour déposer les pompes, il est nécessaire de déposer le bouclier avant.

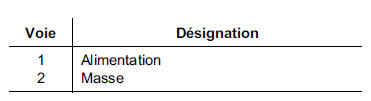

AFFECTATIONS DU CONNECTEUR
NOTA : seuls les véhicules équipés de laveprojecteurs possèdent un capteur de niveau de liquide (3).
DEPOSE - REPOSE
Les lave-projecteurs sont en deux parties :

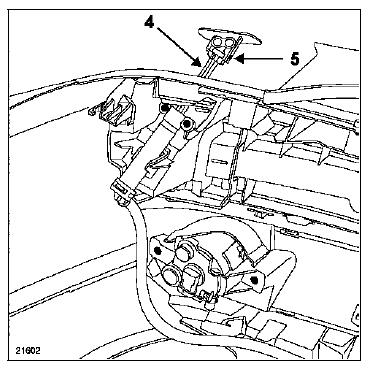

Pour déposer les gicleurs seul, il est nécessaire de maintenir le tuyau d'alimentation rigide (4), à l'aide d'une pince étau et d'un chiffon (pour protéger la peinture du bouclier) afin de déposer le clip (5) de maintien.
Pour déposer la partie inférieure, il est nécessaire de déposer le bouclier avant.
Moteur F4R
IMPORTANT :
Le boîtier papillon motorisé n'est pas réparable.
Il est interdit de modifier la position de la vis de
butée (A).
AFFECTATION DES VOIES DU CONNECTEUR DU
BOITIER PAPILLON
Résistance moteur entre les voies 3 et 4 :
1,6 Ω +- 0,3 Ω
...
Régulateur de pression
MOTEUR G9T
ATTENTION :
Avant toute intervention, brancher l'outil de
diagnostic après-vente, entrer en dialogue avec le
calculateur d'injection et vérifier que la rampe
d'injection ne soit plus sous pression.
Prendre garde à la température de carburant.
Com ...
Branchement
NOTA : le connecteur (2) n'est pas utilisé.
CONNECTEUR 1 (16 voies)
NOTA : l'information vitesse véhicule n'est pas utilisée. ...
