CAPTEUR DE DEPLACEMENT DE LA MEMBRANE
DEPOSE
Déposer :
Débrancher le capteur.
A l'aide d'un petit tournevis repousser le clip de fixation du capteur.

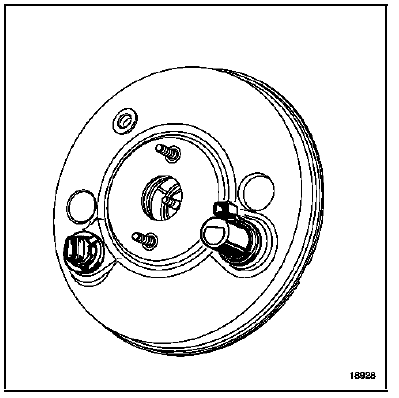

Déposer le capteur de déplacement de la membrane.
REPOSE
ATTENTION : avant de reposer le capteur de déplacement de la membrane, il est impératif de remplacer son joint.
Positionner le capteur sur le servofrein. Clipper par une pression sur le dessus du capteur.
Moteur P9X
PRESENTATION DU CIRCUIT
Moteur
Calculateur d'injection
Sonde de température de liquide de refroidissement
Collecteurs d'échappement
Turbocompresseur
Collecteur de turbocompresseur
Echangeur de gaz EGR
Vanne EGR
Répartiteur d'admission
Admission d'ai ...

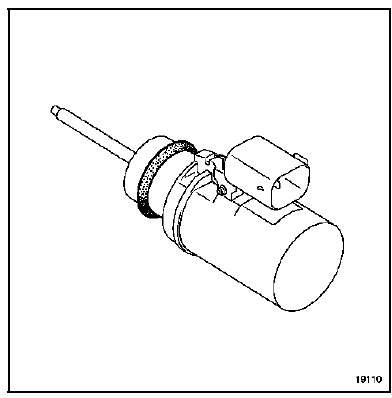

Capteur de course de pédale d'embrayage
DEPOSE
Débrancher :
la batterie,
le connecteur.
Déverrouiller :
la partie reliée à la pédale en agissant sur le verrou
(A) et (1), la faire coulisser,
le corps du capteur en agissant sur le verrou (B).
(2) Basculer le capteur. Prendre soin ...
Autoradio "bas de gamme" : Afficheur
AFFECTATIONS DES CONNECTEURS
Connecteur gris (15 voies)
Connecteur Rouge (15 voies)
REMARQUE : si le véhicule est équipé du système de
navigation "Carminat", consulter le chapitre 83C
"Aide à la navigation".
NOTA : sur certains ...
