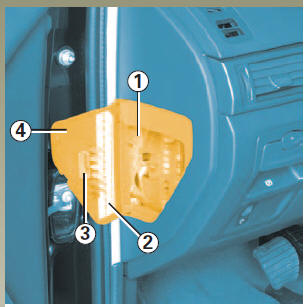

Compartiment à fusibles 1
En cas de non fonctionnement d'un appareil électrique, avant toute recherche vérifiez l'état des fusibles.
Ouvrez le couvercle 4.
Pour repérer les fusibles, aidez-vous de l'étiquette d'affectation des fusibles 3 (détaillée en page ci-contre).
Il est recommandé de ne pas utiliser les emplacements fusibles libres.
Vérifiez le fusible concerné
et remplacez-le, si nécessaire,
par un fusible impérativement
demême ampérage
que celui d'origine. Un fusible d'ampérage trop fort peut créer un échauffement excessif du réseau électrique (risque d'incendie) en cas de consommation anormale d'un équipement. |

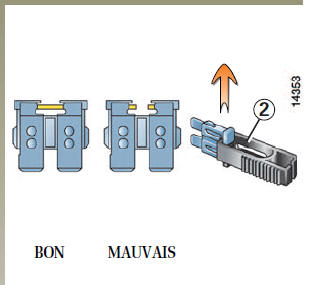

Débrochez le fusible à l'aide de la pince 2.
Pour le sortir de la pince, glissez-le latéralement.
Nota
Refermez le couvercle 4 avant de fermer la porte du véhicule.
Suivant la législation locale ou par précaution : Procurez-vous chez votre Représentant RENAULT une boîte de secours comportant un jeu de lampes et un jeu de fusibles.
Affectation des fusibles (la présence des fusibles dépend du niveau d'équipement du véhicule)
Symbole | Affectation |
![]() |
Feux de route |
![]() |
Boîtier de gestion électrique/ Système antidémarrage |
![]() |
Synthèse parole/Tableau de bord/Réglage en site projecteurs au Xénon |
![]() |
Climatisation/Aide au parking/ Feu de recul |
![]() |
Eclairage intérieur |
![]() |
Feux de stop/Essuie-vitres |
![]() |
Feu de croisement gauche |
![]() |
Feu de position droit |
![]() |
Feu de détresse/ Clignotants |
![]() |
Système de communication/ Radio |
![]() |
Feu de brouillard avant/ Tableau de bord/ Synthèse parole |
![]() |
Airbags Prétensionneurs |
![]() |
Antiblocage des roues (ABS) |
![]() |
Avertisseur sonore |
![]() |
Lève-vitres électriques |
![]() |
Feu de brouillard arrière |
![]() |
Rétroviseurs dégivrants |
![]() |
Feu de croisement droit |
![]() |
Feu de position gauche/ Eclairage |
![]() |
Essuie-vitres arrière |
![]() |
Verrouillage/déverrouillage des portes |
![]() |
Prises accessoires habitacle/ Radio-téléphone |
- | Prise accessoire coffre |
![]() |
Désembuage lunette arrière/ Verrou de colonne/ Sièges avant |
