Manuel du conducteur
Feux de direction / Feux de position et de stop

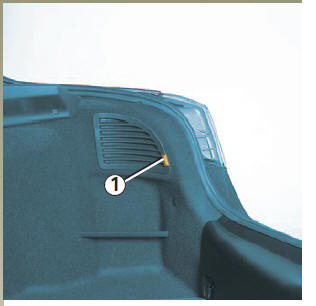

Dans le coffre, enlevez la grille d'accès en soulevant la languette 1.
Les lampes sont sous
pression et peuvent éclater
lors du remplacement. Risque de blessures. |

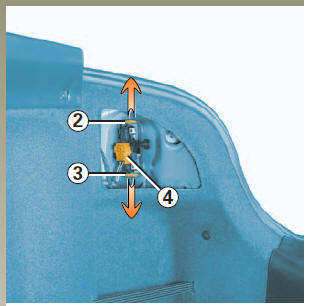

Soulevez les languettes 2 et 3 pour déclipser le porte lampes 4.

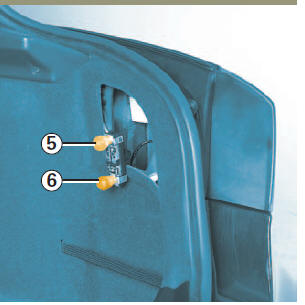

5. Feu de position et de stop
Lampe forme poire à ergots deux filaments : P21/5 W.
6. Feu indicateur de direction
Lampe orange forme poire à ergots PY21 W.
Feux de brouillard arrière / Feux de recul et feux de position

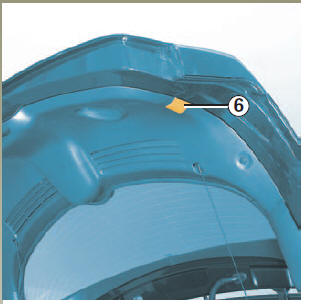

Sur la porte de coffre, déclipsez le cache 6 du bloc de feux concerné pour accéder à la vis de maintien.
Dévissez cette dernière.
Les lampes sont sous
pression et peuvent éclater
lors du remplacement. Risque de blessures. |
De l'extérieur, dégagez le bloc feux arrière.

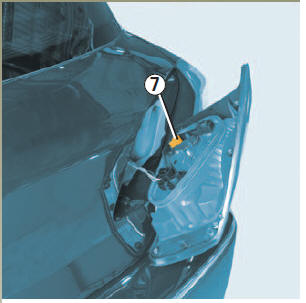

Déclipsez le porte lampe 7 pour accéder aux lampes.

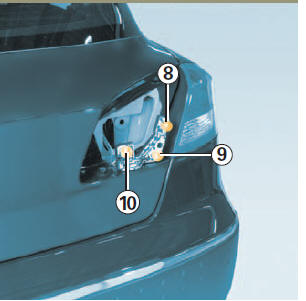

Lampe forme poire à ergots deux filaments : P21/5 W.
Lampe forme poire à ergots P21 W.
Lampe forme poire à ergots P21 W.

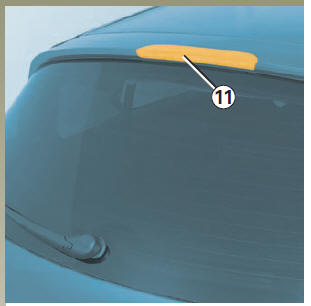

Troisième feu stop 11
Consultez votre Représentant RENAULT.

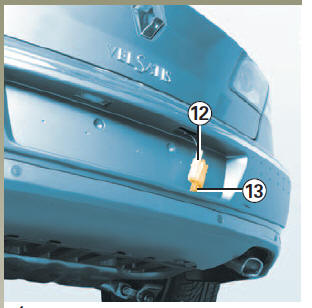

Éclaireurs plaque d'immatriculation 12
Déclipsez l'éclaireur 12 en pressant la languette 13.
Retirez le couvercle de l'éclaireur pour accéder à la lampe.
Type de lampe : W5W.

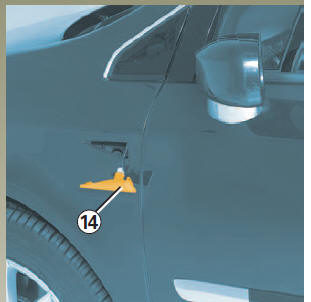

Répétiteurs latéraux 14
Déclipsez le répétiteur 14 (à l'aide d'un outil type tournevis plat).
Tournez d'un quart de tour le portelampe et sortez la lampe.
Type de lampe : W5W.
Boîtier électronique
BRANCHEMENT
DEPOSE
Soulever le siège de la banquette arrière.
Retirer des clips (A). Soulever la moquette.
Débrancher le connecteur du boîtier.
Déposer :
les fixations du boîtier,
le boîtier.
Retirer le boîtier.
REPOSE
...
Joint d'encadrement de porte arrière
DEPOSE
NOTA : le joint d'encadrement et les coulisseaux sont
moulés en une seule partie.
Déposer :
la garniture de porte (chapitre 72A.B),
les enjoliveurs extérieurs de montant de porte
(chapitre 56A.D),
la coulisse de montant fixe de porte
(chapitre 66A.D).
...
Ressort et amortisseur
OUTILLAGE SPECIALISE INDISPENSABLE
Sus. 578 Clé pour méplat de tête de fixation
d'amortisseur
MATERIEL INDISPENSABLE
Compresseur ressort
Outil de dépose de l'écrou de tige d'amortisseur
DEPOSE
Mettre en place les coupelles appropriées sur l'outil d ...
