Revue technique Renault Vel Satis: Eclaireur de courtoisie
Selon version, les miroirs de courtoisie peuvent être accompagnés d'un éclaireur intégré à la garniture de pavillon.

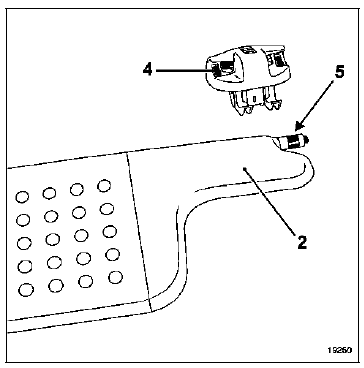

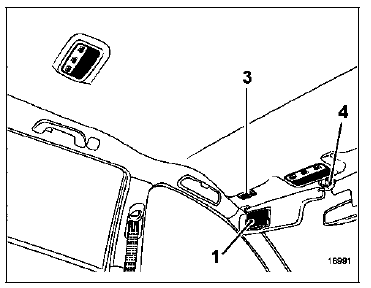

L'interrupteur est situé sur le portillon (1) du miroir du pare-soleil (2). Le courant est transmis à l'éclaireur (3) par la fixation centrale (4) des pare-soleil.
NOTA : il est possible de contrôler le fonctionnement de l'interrupteur en branchant un multimètre en (5) :
- portillon de miroir fermé (interrupteur ouvert) = éclaireur éteint = résistance infinie,
- portillon de miroir ouvert (interrupteur fermé) = éclaireur allumé = résistance nulle.
