Revue technique Renault Vel Satis: Boîtier électronique (ballast)

Revue technique Renault Vel Satis / Equipement électrique / Lampes au xenon / Boîtier électronique (ballast)

ATTENTION : Les lampes au Xénon fonctionnent sous une tension de 20 000 volts à l'allumage puis sous 85 volts alternatif en fonctionnement.

Il est donc impératif de débrancher la batterie avant toute intervention.

Il est interdit d'allumer la lampe si celle-ci n'est pas positionnée dans son bloc optique (dangereux pour les yeux).

DEPOSE

Déposer :

  • le projecteur concerné,
  • le cache étanche,

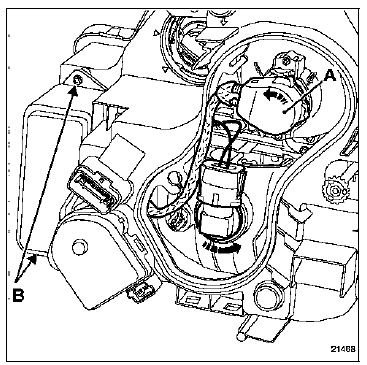

  • le connecteur (A) de la lampe en le tournant d'un quart de tour dans le sens inverse des aiguilles d'une horloge,
  • les deux vis (B) afin d'accéder au boîtier électronique.

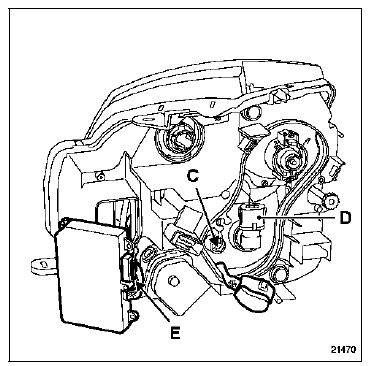

Débrancher le connecteur de feu de position (C) et de

Débrancher le connecteur de feu de position (C) et de route (D) afin de permettre le passage du connecteur (A).

Sortir le Boîtier électronique.

Débrancher le connecteur (E).

Dégager le Boîtier électronique en repérant le cheminement du faisceau à haute tension.

REPOSE

REPOSE

Respecter le cheminement du câblage à haute tension.

IMPORTANT : Après avoir déposé un boîtier électronique (Ballast), il est nécessaire de procéder à l'initialisation du système et au réglage des optiques (voir chapitre "Initialisation").
