Revue technique Renault Vel Satis: Contrôle de conformité

Revue technique Renault Vel Satis / Equipement électrique / Instrument de tableau de bord / Contrôle de conformité

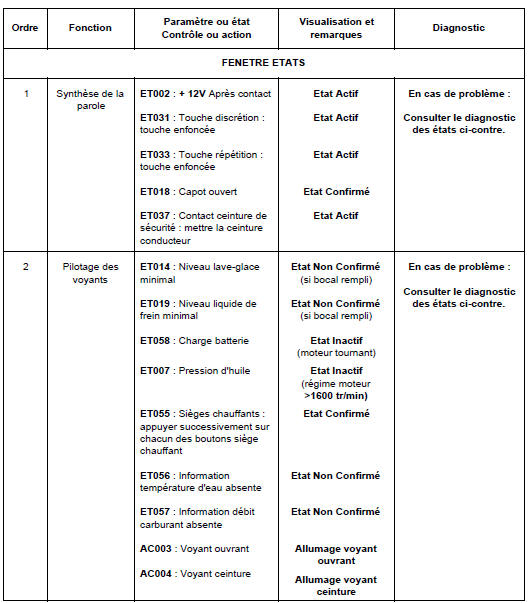

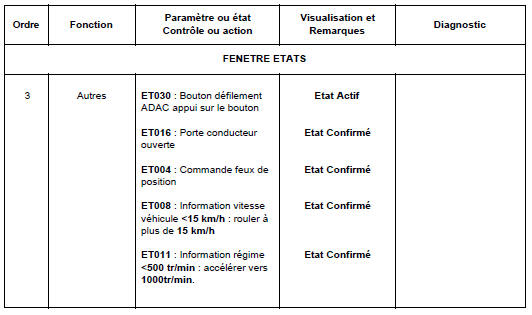

CONSIGNES

Les valeurs indiquées dans ce contrôle de conformité, ne sont données qu'à titre indicatif.

Il est donc impératif de consulter le chapitre correspondant dans ce manuel de réparation.

Conditions d'exécution : sous contact.

Interprétation des états

    Interprétation des défauts
    CIRCUIT JAUGE A CARBURANT CO : Circuit ouvert CC : Court-circuit entre les deux voies, à la masse ou au + 12 V CONSIGNES Mettre le contact, attendre deux minutes pour confirmer le d&eacu ...

    Interprétation des états
    + 12V APRES-CONTACT CONSIGNES Aucun défaut ne doit être présent ou mémorisé Mettre le contact, l'état doit être actif. Vérifier l'isolement e ...
