Revue technique Renault Vel Satis: Bouclier arrière

Revue technique Renault Vel Satis / Mécanismes et accessoires / Protections exterieures / Bouclier arrière

DEPOSE

Déposer :

  • les feux arrière,

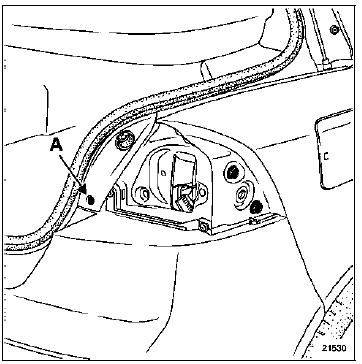

  • le clips (A) puis soulever légèrement la garniture,

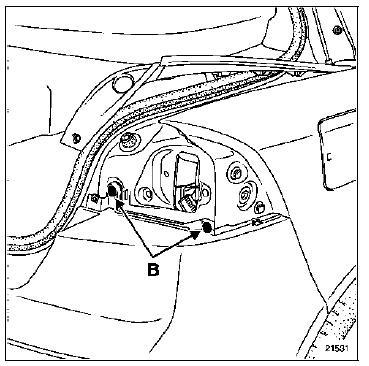

  • les vis supérieures (B),

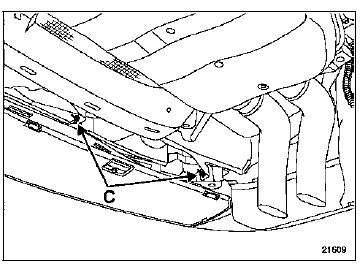

  • les clips inférieurs (C),

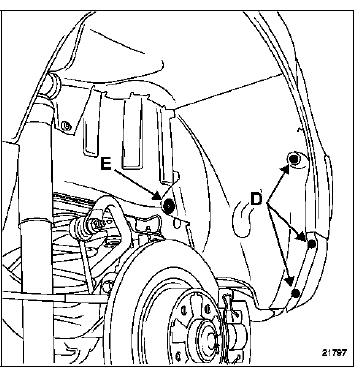

  • les vis de fixation latérale (D) (étoile T20),
  • les agrafes (E) (à l'aide de la pince à dégrafer).

Dégager partiellement le protecteur intérieur d'aile.

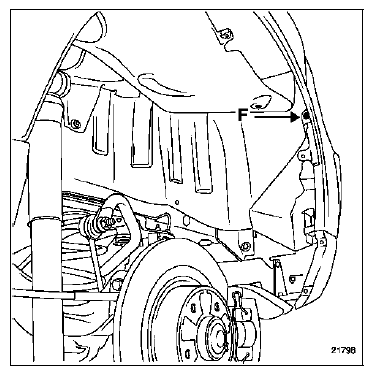

Déposer la vis intérieure latérale (F) puis dégager

Déposer la vis intérieure latérale (F) puis dégager partiellement le bouclier.

Débrancher le connecteur d'alimentation d'éclaireurs de plaque de police et d'aide au stationnement (si équipé).

DESHABILLAGE

Déposer le faisceau intérieur.

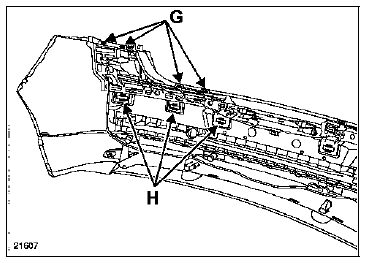

Dessouder la partie supérieure de l'absorbeur (G).

Dessouder la partie supérieure de l'absorbeur (G).

Déclipper la partie inférieure (H).

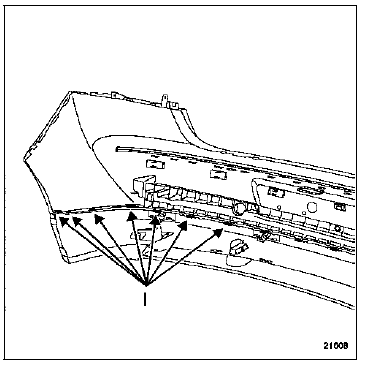

Dégager les fixations (I) puis déposer l'enjoliveur

Dégager les fixations (I) puis déposer l'enjoliveur inférieur.

DEPOSE DU BOURRELET

ATTENTION : pour déposer le bourrelet, il sera

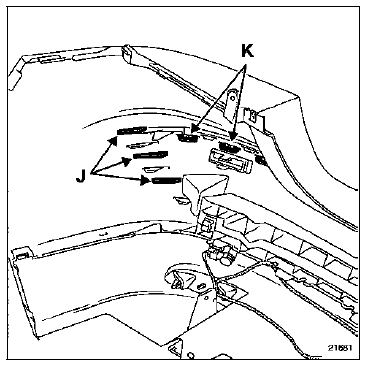

ATTENTION : pour déposer le bourrelet, il sera nécessaire de meuler les languettes (J), puis déclipper les fixations (K).

REPOSE DU BOURRELET

NOTA : la méthode ci-après est applicable lors d'une dépose - repose du bourrelet.

IMPORTANT : afin de renforcer la tenue du bourrelet

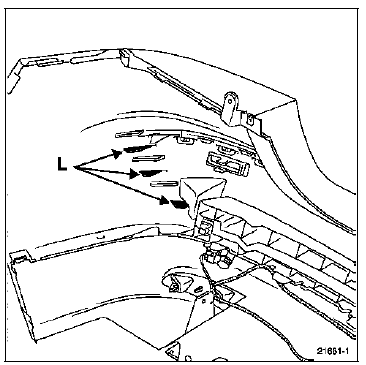

IMPORTANT : afin de renforcer la tenue du bourrelet sur le bouclier, souder ou agrafer (agrafe nez de porc) les trois languettes (L).

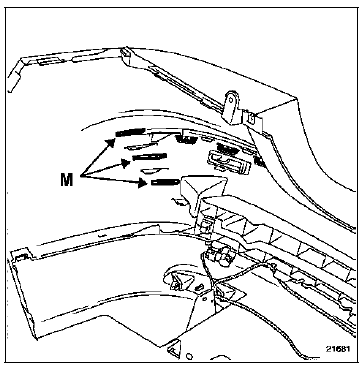

ATTENTION : lors du remplacement du bourrelet,

ATTENTION : lors du remplacement du bourrelet, souder ou agrafer (agrafe nez de porc) seulement les trois languettes (M).
