Revue technique Renault Vel Satis: Baguettes de protection latérales

Revue technique Renault Vel Satis / Mécanismes et accessoires / Protections exterieures / Baguettes de protection latérales

DEPOSE DES BAGUETTES DE PORTE AVANT

Première méthode

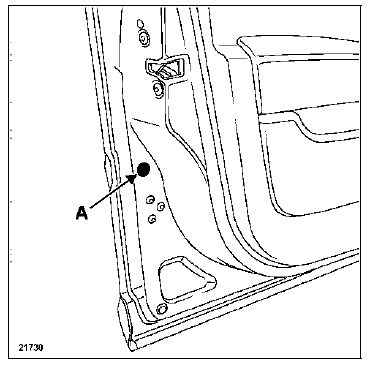

Déposer l'obturateur (A) puis à l'aide d'un tournevis,

Déposer l'obturateur (A) puis à l'aide d'un tournevis, appuyer sur l'ergot de verrouillage.

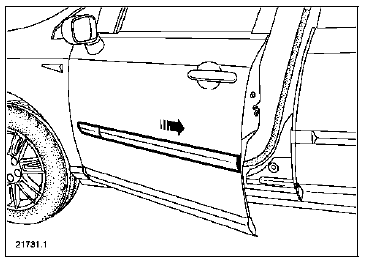

Dégager la baguette vers l'arrière du véhicule.

Dégager la baguette vers l'arrière du véhicule.

Deuxième méthode

Protéger la feuillure de la porte (ruban de masquage).

Protéger la feuillure de la porte (ruban de masquage).

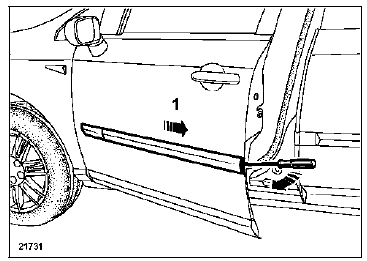

Insérer l'outil (Car. 1597) puis exercer une pression sur l'outil, afin de dégager la baguette (1).

DEPOSE DE LA BAGUETTE INFERIEURE DE PORTE AVANT

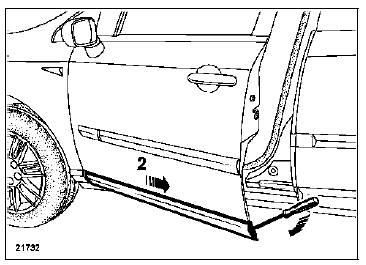

Insérer l'outil (Car. 1597) puis exercer une pression

Insérer l'outil (Car. 1597) puis exercer une pression sur l'outil, afin de dégager la baguette (2).

Dégager le joint d'étanchéité de la feuillure inférieure de la porte.

DEPOSE DE LA BAGUETTE SUPERIEURE DE PORTE ARRIERE

NOTA : utiliser une des deux méthodes de dépose de la baguette de porte avant.

L'obturateur et le trou d'accès à l'ergot de verrouillage se trouvent en partie avant de la porte arrière.

Faire glisser la baguette vers l'avant du véhicule.

DEPOSE DE LA BAGUETTE INFERIEURE DE PORTE ARRIERE

La méthode reste identique à la baguette de porte avant.

REPOSE

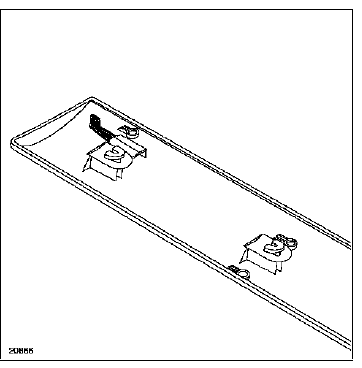

IMPORTANT : avant de reposer les baguettes, il sera

IMPORTANT : avant de reposer les baguettes, il sera nécessaire de ressortir légèrement les ergots de verrouillage.
