Revue technique Renault Vel Satis: Barre anti-dévers

Revue technique Renault Vel Satis / Châssis / Elements porteurs arriere / Barre anti-dévers

DEPOSE

DEPOSE

Mettre en place le véhicule sur un pont à deux colonnes.

Déposer :

  • les roues arrière,
  • le silencieux (1) (consulter la méthode correspondante).

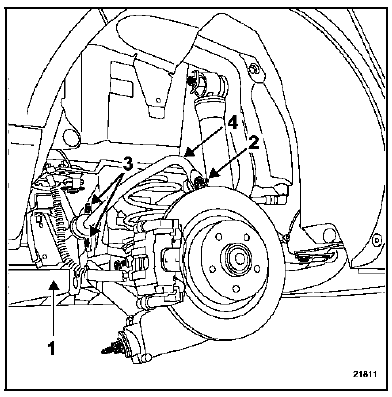

Déposer :

Déposer :

  • les écrous de fixation supérieure des biellettes de barre anti-dévers (2),
  • les vis de fixation des paliers (3),
  • la barre anti-dévers (4).

REPOSE

Reposer :

  • la barre anti-dévers,

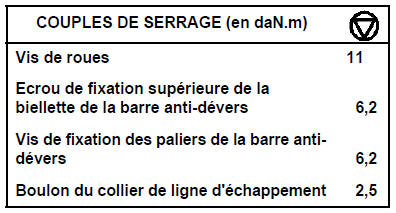

  • les vis de fixation des paliers ; serrer au couple préconisé,
  • les écrous de fixation supérieure des biellettes de barre anti-dévers ; serrer au couple préconisé,
  • le silencieux,
  • les roues arrière ; serrer au couple préconisé.
