Ils sont constitués de :

• Prétensionneurs de boucle,
• Prétensionneur de ventrale pour le siège conducteur,
• Limiteurs d'effort,
• Airbags frontaux conducteur et passager.

Ces systèmes sont prévus pour fonctionner séparément ou conjointement à l'occasion de chocs frontaux.

Suivant le niveau de violence du choc, le système peut déclencher :

• Le blocage de la ceinture de sécurité ;
• Le prétensionneur de boucle (qui se déclenche pour rectifier le jeu de la ceinture) ;
• le prétensionneur de ventrale (pour le siège conducteur), l'airbag frontal " petit volume " et le limiteur d'effort ;
• L'airbag frontal " grand volume ".

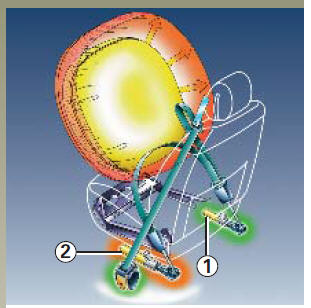

Prétensionneurs

Prétensionneurs

Contact mis, lors d'un choc de type frontal important et suivant la violence du choc, le système peut déclencher :

• Le piston 1 qui rétracte instantanément la ceinture ;
• Lepiston2 sur le siège conducteur.

Les prétensionneurs servent à plaquer la ceinture contre le corps et à augmenter ainsi son efficacité.

• A la suite d'un accident, faites vérifier l'ensemble des dispositifs de retenue.
• Toute intervention sur le système complet (prétensionneurs, airbags, boîtiers électroniques, câblages) ou réutilisation sur tout autre véhicule, même identique, est rigoureusement interdite.
• Pour éviter tout déclenchement intempestif pouvant occasionner des dommages, seul le personnel qualifié du réseau renault est habilité à intervenir sur les prétensionneurs et airbags.
• Le contrôle des caractéristiques électriques de l'allumeur ne doit être effectué que par du personnel spécialement formé, utilisant un matériel adapté.
• Lors de lamise au rebut du véhicule, adressez-vous à votre représentant renault pour l'élimination du générateur de gaz des prétensionneurs et airbags.

Limiteur d'effort

A partir d'un certain niveau de violence de choc, ce mécanisme se déclenche pour limiter, à un niveau supportable, les efforts de la ceinture sur le corps.

Airbag conducteur et passager

Il peut équiper les places avant côté conducteur et passager.

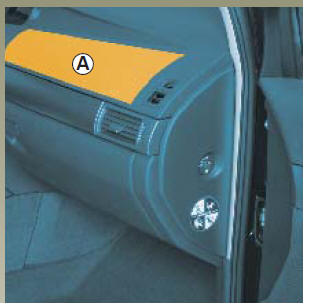

Un marquage " airbag " sur le volant et la planche de bord (zone de l'airbag a) et une vignette en partie inférieure du pare-brise rappellent la présence de dispositifs de retenue complémentaires (airbags, prétensionneurs...) dans l'habitacle.

Chaque système airbag est composé de :

• Un airbag et son générateur de gaz montés sur le volant pour le conducteur et dans la planche de bord pour le passager ;
• Un boîtier électronique commun intégrant le détecteur de choc et la surveillance du système commandant l'allumeur électrique du générateur de gaz ;
• Un voyant de contrôle unique au tableau de bord.

Le système d'airbag utilise un principe pyrotechnique, ce qui explique qu'à son déploiement, il produit une chaleur, libère de la fumée (ce qui n'est pas le signe d'un départ d'incendie) et génère un bruit de détonation. Le déploiement de l'airbag, qui doit être immédiat, peut provoquer des blessures à la surface de la peau ou autres désagréments.

Fonctionnement

Le système n'est opérationnel que contact mis.

Lors d'un choc violent de type frontal, l'(es) airbag(s) se gonfle(nt) rapidement, permettant ainsi d'amortir l'impact de la tête et du thorax du conducteur sur le volant et du passager sur la planche de bord ; puis il(s) se dégonfle(nt) immédiatement après le choc afin d'éviter toute entrave pour quitter le véhicule.

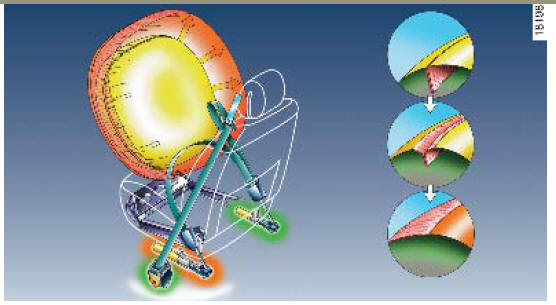

Particularité de l'airbag frontal

Suivant la violence du choc, celui-ci possède deux volumes de déploiement :

• Airbag " petit volume ", c'est le premier degré de déploiement ;
• Airbag " grand volume ", les coutures de l'airbag se déchirent de manière à libérer un volume plus important du sac (cas des chocs les plus violents).

Anomalies de fonctionnement

Anomalies de fonctionnement

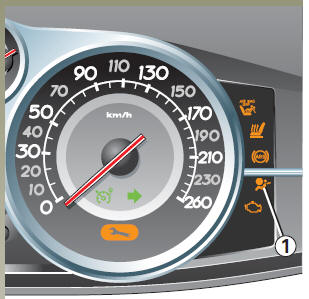

Le témoin 1 s'allume au tableau de bord à la mise sous contact puis s'éteint après quelques secondes.

S'il ne s'allume pas à la mise sous contact ou s'il s'allumemoteur tournant, il signale une défaillance du système (prétensionneurs, airbag).

Consultez au plus tôt votre représentant renault. Tout retard dans cette démarche peut signifier une perte dans l'efficacité de la protection.

Tous les avertissements qui suivent sont destinés à ne pas gêner le déploiement de l'airbag et à éviter des blessures graves directes par projection lors de son ouverture.

Avertissements concernant l'airbag conducteur

• Ne modifier ni le volant, ni son coussin.
• Tout recouvrement du coussin du volant est interdit.
• Ne fixer aucun objet (épinglette, logo, montre, support de téléphone...) sur le coussin.
• Le démontage du volant est interdit (sauf par le personnel habilité du Réseau RENAULT.
• Ne pas conduire trop près du volant : adopter une position de conduite avec les bras légèrement pliés (voir paragraphe " réglage de la position de conduite " dans le chapitre 1), cela assurera un espace suffisant pour un déploiement et une efficacité corrects du sac.

Avertissements concernant l'airbag passager :

• Ne pas coller ni fixer d'objets (épinglettes, logo, montre, support de téléphone...) sur la planche de bord dans la zone de l'Airbag.
• Ne rien interposer entre la planche et l'occupant (animal, parapluie, canne, paquets...).
• Ne pas poser les pieds sur la planche de bord ou le siège car ces différentes postures risquent de provoquer de graves blessures. De manière générale, maintenir éloignée toute partie du corps (genoux, mains, tête...) de la planche.
• Réactivez les airbags passager, dès que vous retirez un siège enfant, pour assurer la protection du passager en cas de choc.

Il est interdit d'installer un siège enfant dos à la route sur le siège passager avant tant que les dispositifs complémentaires à la ceinture passager avant ne sont pas désactivés.

(Reportez-vous au paragraphe " désactivation airbag passager avant " en chapitre 1.)
