Pas de
communication avec le calculateur
CONSIGNES
Rien à signaler.
Essayer l'outil de diagnostic sur un autre véhicule.
Vérifier :
S'assurer de la présence d'un +12 volts avant contact sur la voie 16, d'un +12 volts après contact sur la voie 1 et d'une masse sur les voies 4 et 5 de la prise diagnostic.
Remettre en état si nécessaire.
Vérifier l'isolement la continuité et l'absence de résistance parasite des liaisons entre :
connecteur ST1 voie A → V batterie (boîtier fusibles)
connecteur ST1 voie E → + après contact (boîtier fusibles)
connecteur ST1 voie D → masse
connecteur ST1 voie B →voie 7 de la prise diagnostic (ligne K)
Remettre en état si nécessaire.
APRES REPARATION
Vérifier le bon fonctionnement du système.

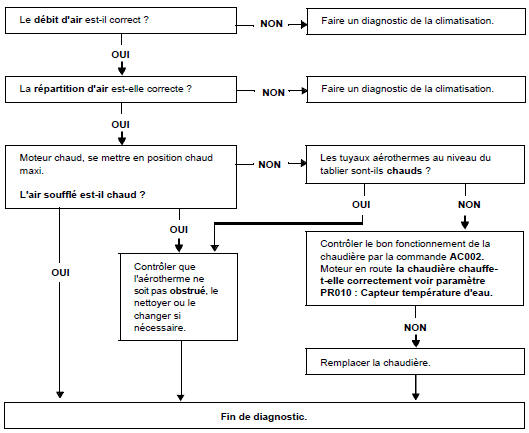

Pas de chauffage
ou manque de chauffage
CONSIGNES
Ne consulter cet effet client, qu'après un contrôle complet avec l'outil diagnostic.

Interprétation des paramètresAide à la navigation : Unité Centrale de
Communication
Pour fonctionner, le calculateur de navigation
"Carminat" doit être accompagné d'une Unité
Centrale de Communication.
L'Unité Centrale de Communication permet :
d'effectuer des liaisons entre le réseau multiplexé du
véhicule et l ...
Collecteur d'échappement
Moteur G9T
DEPOSE
REMARQUE :
La dépose du collecteur d'échappement nécessite la dépose du
turbocompresseur (voir chapitre 12B Suralimentation
"Turbocompresseur").
Déposer :
l'écran thermique du collecteur d'échappement,
les & ...
Feu de hayon
DEPOSE
Déposer la vis de fixation arrière (C).
Sortir le bloc et débrancher le connecteur.
Exemple pour le feu arrière gauche :
Pour avoir accès aux lampes, déclipper le portelampes
en pressant sur la languette (D).
BRANCHEMENT
Connecteur fe ...
