ISOLATION

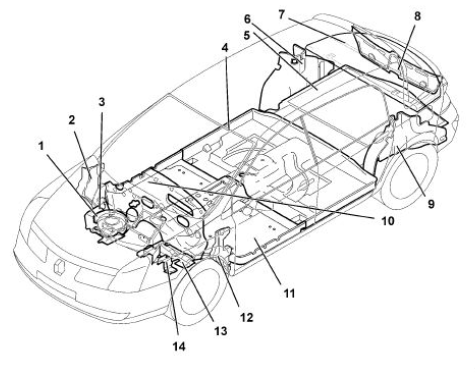

INSONORISATION
Autoradio "bas de gamme" : Afficheur
AFFECTATIONS DES CONNECTEURS
Connecteur gris (15 voies)
Connecteur Rouge (15 voies)
REMARQUE : si le véhicule est équipé du système de
navigation "Carminat", consulter le chapitre 83C
"Aide à la navigation".
NOTA : sur certains ...
Affectation des voies du calculateur de puissance
MOTEUR P9X
CONNECTEUR A
A1 --- + 12 V après relais de verrouillage
injection
A2 →← Liaison diagnostic calculateur de
puissance
A3 ← Commande injecteur n 1
A4 ← Commande injecteur n 2
A5 ← Commande injecteur n 3
A6 ← Commande injecteur n 4
A7 & ...
Collecteurs et tubes intermédiaires
d'échappement
Moteur P9X
Collecteur d'échappement avant
Collecteur d'échappement arrière
Joint de collecteur
Ecran thermique de collecteur d'échappement
Tube intermédiaire d'échappement collecteur - turbocompresseur
Ecran thermique du tube intermé ...
