Hauteurs sous coque

Points de mesure Les cotes H1 et H4 se prennent entre le sol et les axes de roue. La cote H2 se prend entre le sol et la face inférieure de l'écrou de fixation avant du ...

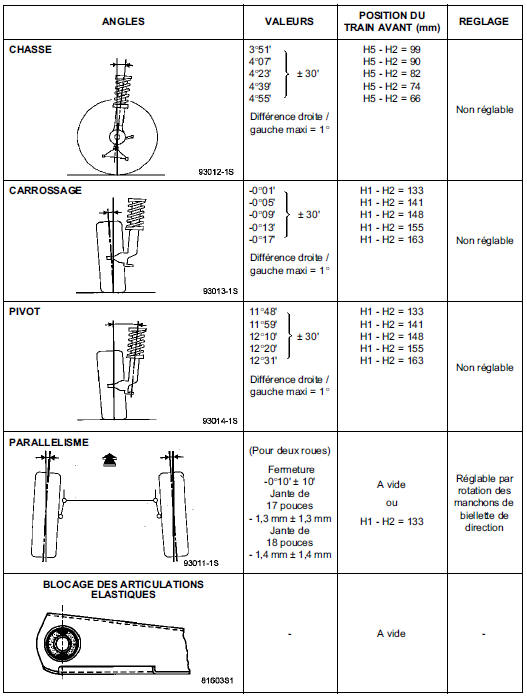

Valeurs de contrôle des angles du train arrière

...

D'autres materiaux:

Garniture de pavillon
DEPOSE IMPORTANT : avant de commencer la dépose de la garniture de pavillon, il est impératif de verrouiller le calculateur d'airbag à l'aide de l'outil de diagnostic (pour les consignes voir chapitre 88). Déposer : le joint de porte de coffre (partiellement) ...

Barres de toit
Chaque enjoliveur de pavillon est équipé de deux trappes renfermant les points de fixation des barres de toit. Chacune des trappes est fermée par un volet pivotant 1. Accès aux points de fixation Faites pivoter vers le haut chaque volet 1. Charge admise ...

Vanne antipompage
Moteur F4R Le turbocompresseur est équipé d'une vanne antipompage (A). Cette vanne est composée d'un ressort et d'une membrane commandant un clapet qui permet de mettre en relation la sortie et l'entrée du turbocompresseur par l'intermédiaire d'un conduit ...
