Revue technique Renault Vel Satis: Planche de bord

Revue technique Renault Vel Satis / Mécanismes et accessoires / Accessoires interieurs / Planche de bord

DEPOSE

ATTENTION : il est interdit de manipuler les systèmes pyrotechniques (airbags et prétensionneurs) près d'une source de chaleur ou d'une flamme ; il y a risque de déclenchement.

IMPORTANT : avant de commencer la dépose de la planche de bord, il est impératif de verrouiller le calculateur d'airbag à l'aide de l'outil de diagnostic (pour les consignes, voir Chapitre 88).

NOTA : le verrouillage du boîtier électronique d'airbag permet également de déverrouiller le verrou électrique de colonne de direction.

Déposer :

  • les garnitures de montants de pare-brise (chapitre 71A.A),
  • la console centrale (chapitre 57A.A),
  • l'autoradio à l'aide des outils M.S. 1363 ou M.S. 1639 (selon version),
  • l'unité centrale de communication (selon version), à l'aide de l'outil M.S. 1363.

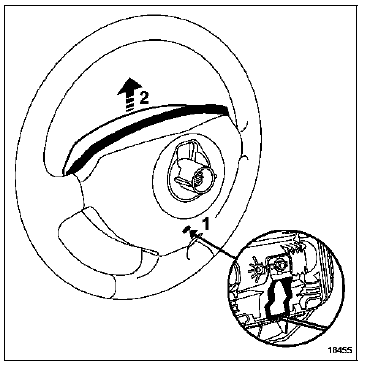

Déposer le coussin d'airbag de volant. Pour cela,

Déposer le coussin d'airbag de volant. Pour cela, insérer un tournevis dans l'orifice (1) ; effectuer un mouvement vers le haut (2).

Débrancher les connecteur d'airbag du volant et les connecteurs des touches de régulateur de vitesse.

Déposer :

Déposer :

  • la vis du volant,
  • le volant après avoir mis les roues droites,

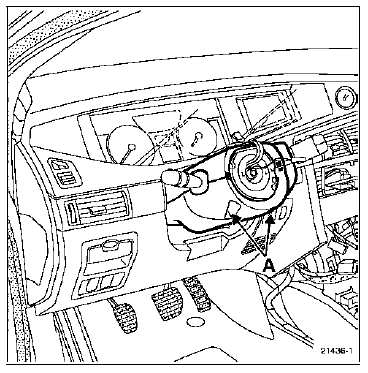

  • les vis (A) ; dégager les coquilles supérieures et inférieures.

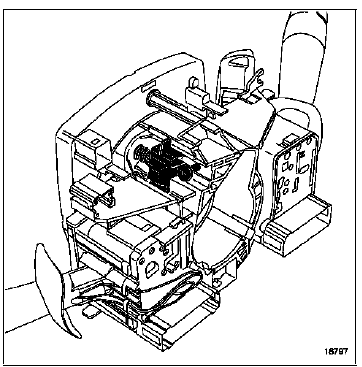

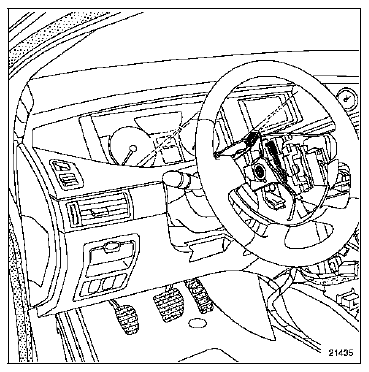

Déposer le contacteur tournant en repérant sa

Déposer le contacteur tournant en repérant sa position.

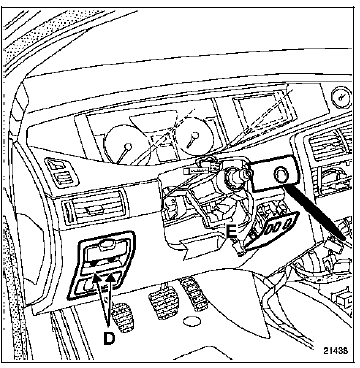

Déposer :

Déposer :

  • le support de bouton de démarrage,
  • les vis (D) de la commande de frein de stationnement automatique après avoir déposé le cache,
  • le support interrupteur (E).

Débrancher le haut-parleur de synthèse de parole situé derrière le support interrupteur.

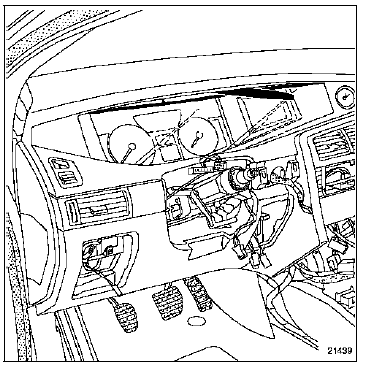

Déclipper la garniture supérieure d'encadrement de

Déclipper la garniture supérieure d'encadrement de tableau de bord.

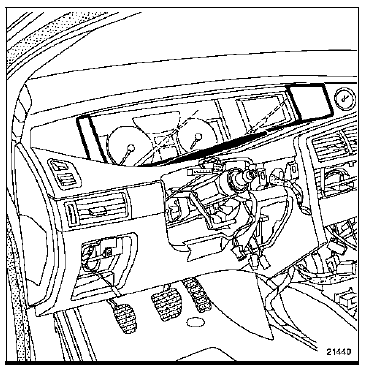

Déclipper la garniture inférieure d'encadrement de

Déclipper la garniture inférieure d'encadrement de tableau de bord.

Déposer :

Déposer :

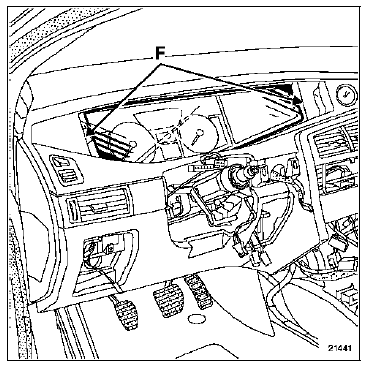

  • les vis (F) ; dégager le tableau de bord,
  • la vis située derrière le tableau de bord.

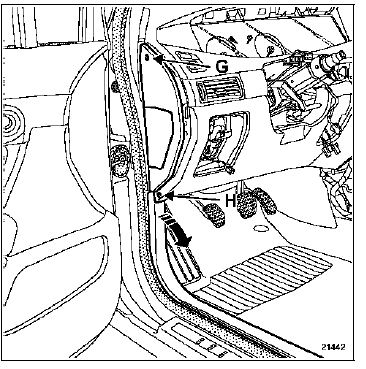

  • la garniture latérale afin d'accéder à la vis (G),
  • la garniture d'entrée de porte (partiellement) ; dévisser la vis (H).

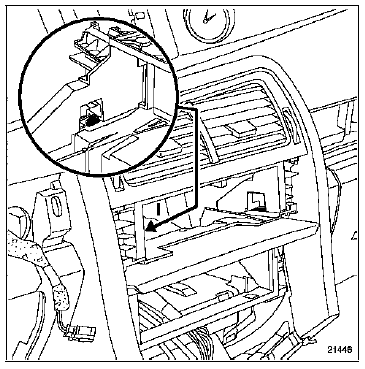

Retirer les deux clips (I).

Retirer les deux clips (I).

Déposer le cache de l'unité centrale de communication ou boîtier de rangement.

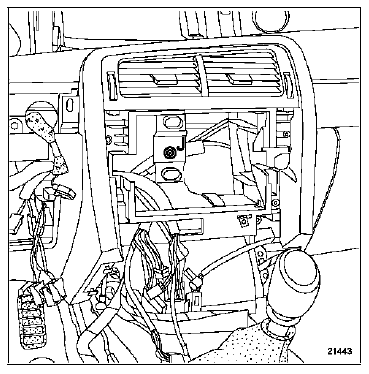

Déposer la vis (J).

Déposer la vis (J).

Déposer :

Déposer :

  • le lecteur de CD ROM à l'aide de l'outil M.S. 1363,

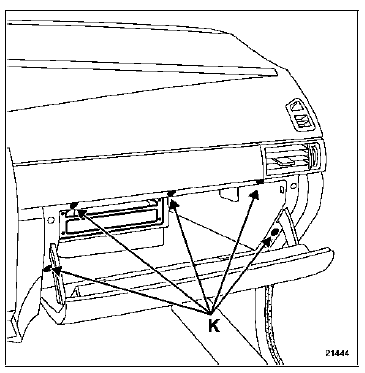

  • les vis (K), puis déposer le vide-poches.

ATTENTION : le câble de l'antenne GPS est très fragile, ne pas le couder ou le pincer.

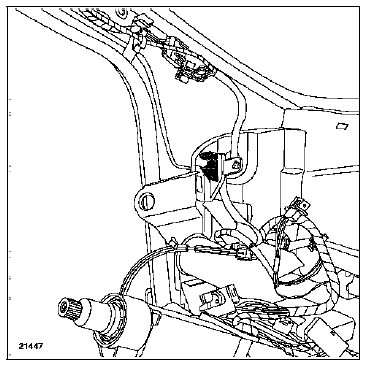

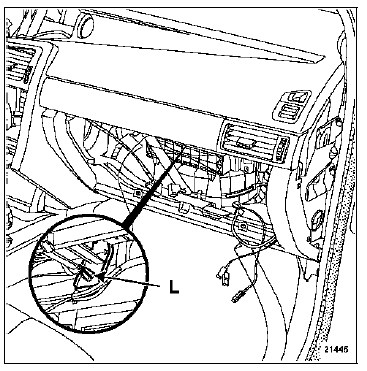

Mettre en place une clé de 13 mm ; verrouiller l'agrafe

Mettre en place une clé de 13 mm ; verrouiller l'agrafe (L) de maintien de l'airbag sur la poutre.

ATTENTION : avant de déposer la planche de bord,

ATTENTION : avant de déposer la planche de bord, dégager le câblage afin de ne pas le détériorer.

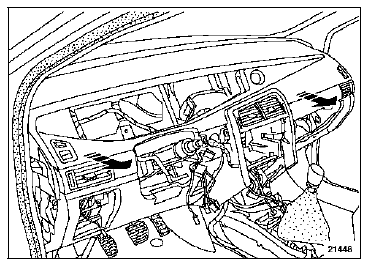

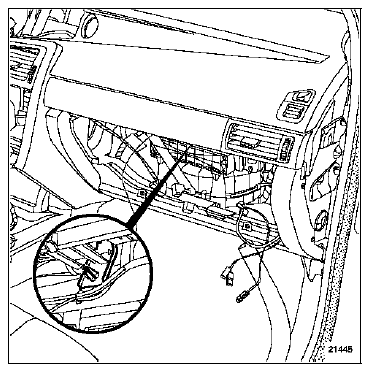

Dégager partiellement la planche de bord.

Débrancher :

  • le connecteur de l'airbag passager (attention, ne pas débrancher les connecteurs situés sur l'airbag passager),
  • les deux tweeters.

Déposer la planche de bord (deux opérateurs).

REPOSE (deux opérateurs)

Avant la repose, vérifier le bon état des agrafes (M).

Avant la repose, vérifier le bon état des agrafes (M).

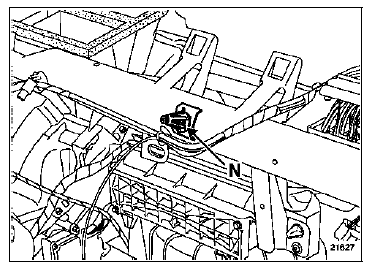

IMPORTANT : remplacer le guide d'indexage (N)

IMPORTANT : remplacer le guide d'indexage (N) après chaque démontage.

A l'aide de l'outil Mot. 1608 serrer le guide d'indexage au couple de 2 N.m +- 20 %.

Vérifier que la planche de bord soit bien clippée sur le

Vérifier que la planche de bord soit bien clippée sur le guide d'indexage.

IMPORTANT : avant de fixer la planche de bord, positionner le faisceau en lieu et place, sans oublier de brancher le connecteur de l'airbag passager.

Particularités du contacteur tournant

Avant la repose du contacteur tournant, s'assurer que les roues soient toujours droites.

Particularités du volant

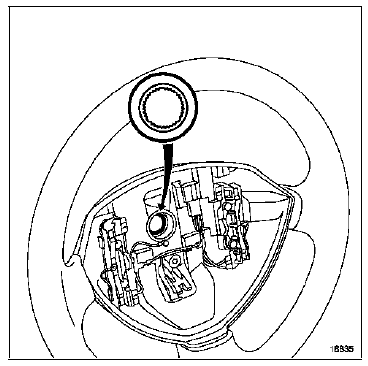

IMPORTANT : les cannelures du volant possèdent des détrompeurs.

Le volant doit rentrer librement dans les cannelures.

Prendre garde à ne pas les endommager.

IMPORTANT : remplacer impérativement la vis du

IMPORTANT : remplacer impérativement la vis du volant après chaque démontage et la serrer au couple de 44 N.m.

Particularités de l'airbag

IMPORTANT : avant de déverrouiller le calculateur d'airbag, effectuer un contrôle à l'aide de l'outil de diagnostic.

Si tout est correct, déverrouiller le calculateur, sinon voir chapitre "diagnostic".

ATTENTION : tout manquement à ces prescriptions pourrait provoquer une mise hors état de fonctionnement normal des systèmes, voire un déclenchement intempestif de ceux-ci.

Lors d'un remplacement de planche de bord

Lors d'un remplacement de planche de bord équipé d'un airbag passager, il est impératif de remettre en lieu et place (sur le côté de la planche de bord), l'étiquette de préconisation cidessus.

NOTA : après avoir rebranché la batterie, il peut être nécessaire d'effectuer un certain nombre d'apprentissages simples, sans outil de diagnostic :

  • mise à l'heure de l'horloge,
  • entrer du code à quatre chiffres de l'autoradio et du DVD,
  • initialisation du moteur de lève-vitre (impulsionnel),
  • initialisation du toit ouvrant.

Consulter les méthodes d'apprentissage dans le chapitre 80.

DESHABILLAGE

Déposer :

Déposer :

  • les quatre fixations de l'airbag passager,

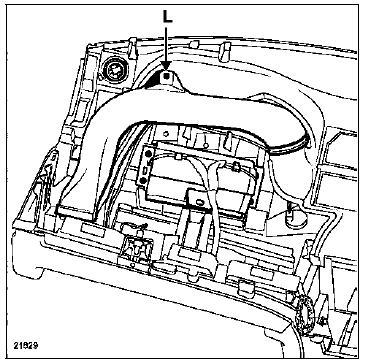

  • la vis (L), puis déposer le manchon,
  • les deux tweeters.

Couple de serrage des fixations de l'airbag passager (8 N.m).

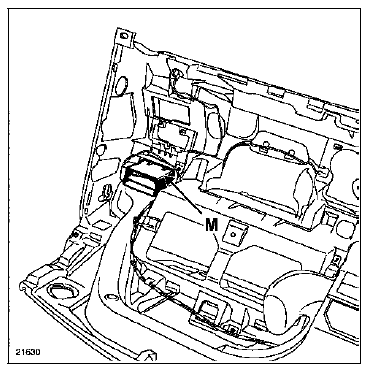

Dégager les quatre clips (M) ; retirer l'aérateur latéral.

Dégager les quatre clips (M) ; retirer l'aérateur latéral.

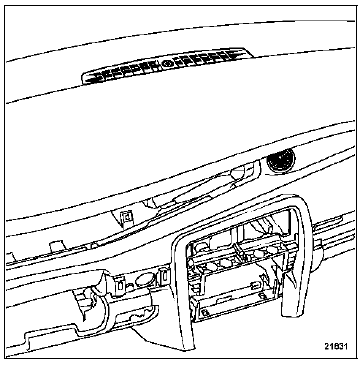

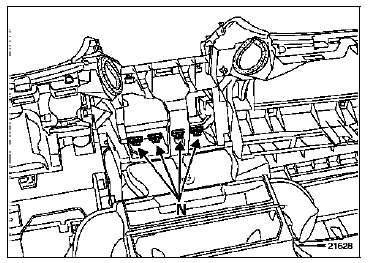

Dégager les clips (N) ; déposer l'aérateur central.

Dégager les clips (N) ; déposer l'aérateur central.

Déposer :

Déposer :

  • le capteur d'ensoleillement,
  • la montre.

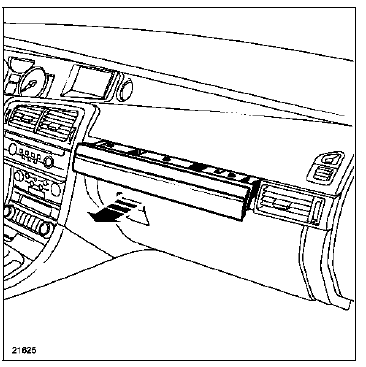

DEPOSE DU RANGE-MONNAIE

Ouvrir la trappe d'accès au range-monnaie.

Ouvrir la trappe d'accès au range-monnaie.

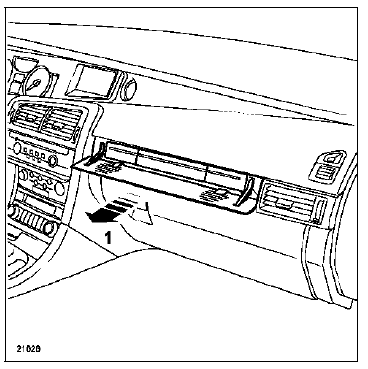

Déclipper le range-monnaie (1) (partiellement).

Refermer la trappe ; dégager le range-monnaie.

Refermer la trappe ; dégager le range-monnaie.
