Revue technique Renault Vel Satis: Console centrale

Revue technique Renault Vel Satis / Mécanismes et accessoires / Accessoires interieurs / Console centrale

DEPOSE

Avancer les sièges.

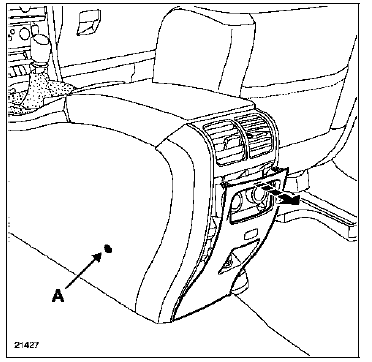

Déposer les vis (A).

Déposer les vis (A).

Déclipper le support allume-cigares.

Reculer les sièges.

Débrancher la batterie.

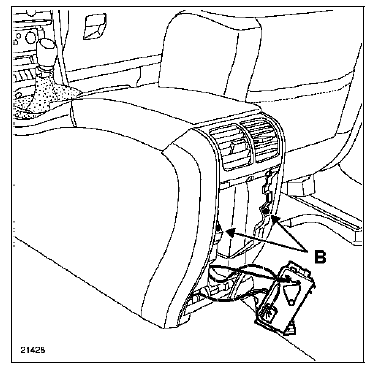

Déclipper la commande de chauffage ; déposer les vis

Déclipper la commande de chauffage ; déposer les vis (B).

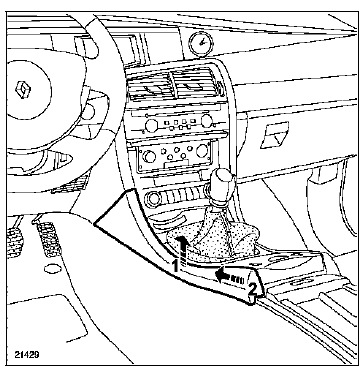

Déclipper la partie arrière de la garniture, en tirant

Déclipper la partie arrière de la garniture, en tirant légèrement en (1) puis en (2).

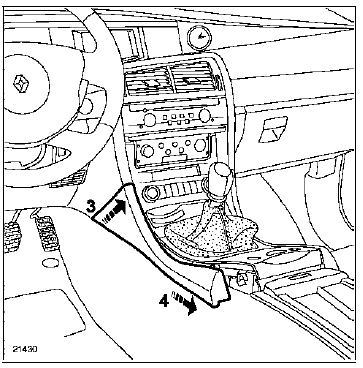

Dégager la partie avant de la garniture en (3), puis (4).

Dégager la partie avant de la garniture en (3), puis (4).

Déclipper le soufflet de commande de vitesse.

Déclipper le soufflet de commande de vitesse.

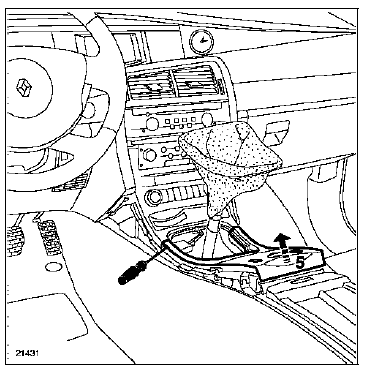

A l'aide d'un tournevis plat déclipper le support cendrier en partie avant, puis en partie arrière (5).

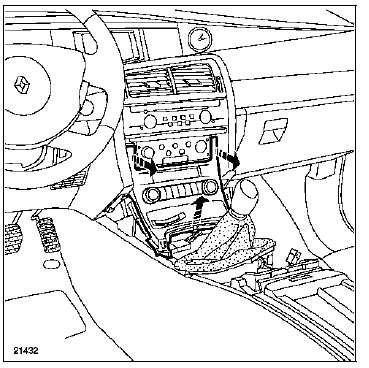

Déclipper le support lecteur de carte en partie

Déclipper le support lecteur de carte en partie supérieure, puis inférieure.

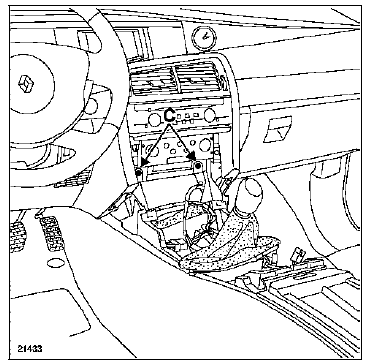

Déposer les vis (C).

Déposer les vis (C).

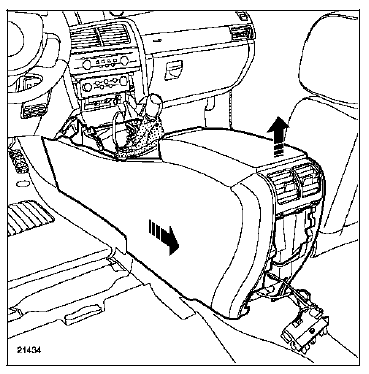

Soulever légèrement la partie arrière de la console ;

Soulever légèrement la partie arrière de la console ; glisser la console vers l'arrière du véhicule.

REPOSE

Procéder dans le sens inverse de la dépose.

PARTICULARITE DU LEVIER DE VITESSE AUTOMATIQUE

DEPOSE

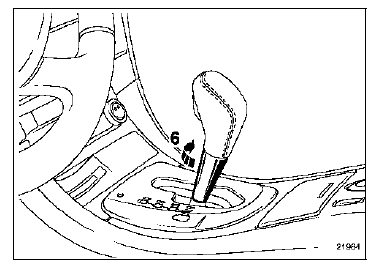

Pivoter la partie inférieure (6).

Pivoter la partie inférieure (6).

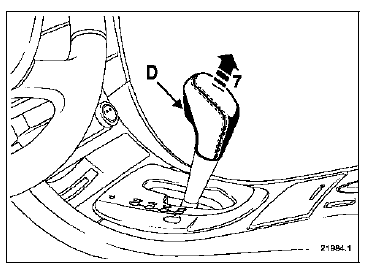

Appuyer sur le bouton de déverrouillage de la

Appuyer sur le bouton de déverrouillage de la commande (D) ; dégager le levier (7).

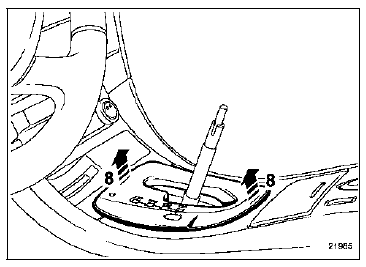

Déclipper la platine du levier (8).

Déclipper la platine du levier (8).

REPOSE

Clipper la platine du levier.

Assembler les deux parties du levier : clipper l'ensemble.
