Revue technique Renault Vel Satis: References complementaires de mise en assiette

Revue technique Renault Vel Satis / Généralités véhicule / Collision / Mise au marbre / References complementaires de mise en assiette

Ce sont des références provisoires destinées à remplacer les principales, lorsque ces dernières ont été affectées par le choc.

Ces points permettent de soutenir le véhicule en complément à une référence principale du côté du choc, et n'ont qu'une relative précision d'alignement véhicule.

NOTA IMPORTANT : ces point ne sont à utiliser que dans les cas précipités, il est inutile de les mettre en place lorsque les références principales (A et B) sont correctes.

Cette fonction de référence complémentaire peut également être remplie par les point de contrôles des extrémités de longeron avant pour un choc arrière et inversement.

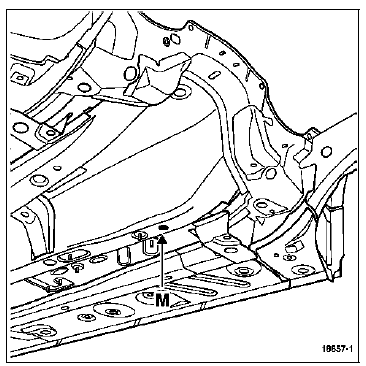

M. PILOTE SOUS PLANCHER AVANT (longeron avant partie centrale)

Le point (M) a également pour fonction de positionner

Le point (M) a également pour fonction de positionner la pièce remplacée.

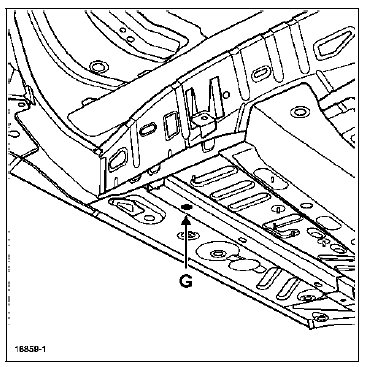

G. EXTREMITE ARRIERE DE LONGERON AVANT

Ce point a également une fonction de référence de

Ce point a également une fonction de référence de positionnement lors du remplacement d'une partie arrière de longeron avant.

    References principales de mise en assiette
    A - FIXATION ARRIERE DE BERCEAU AVANT C'est la référence principale avant de mise en assiette. 1 - Mécanique avant déposée NOTA : du côté gauche ...

    References de positionnement des pieces remplacees
    C - FIXATION AVANT DE BERCEAU AVANT 1 - Mécanique avant déposée Le calibre est en appui sous les pions (1) de positionnement de la partie avant du berceau et peut êt ...
