Revue technique Renault Vel Satis: Raccord et canalisations du circuit de freinage
Le branchement des canalisations entre maîtrecylindre, étriers et groupe hydraulique est effectué par l'intermédiaire de raccords filetés au PAS METRIQUE.
En conséquence, il est important de n'utiliser que des pièces figurant dans le catalogue des pièces de rechange de ce véhicule.

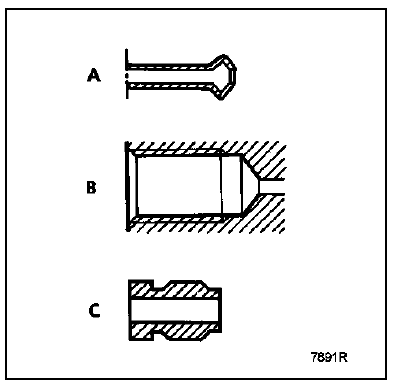

Identification des pièces :
- FORME de l'embout de TUYAUTERIES acier ou cuivre (A).
- FORME des LOGEMENTS FILETES sur organes (B).
- RACCORDS de tuyauterie teinte VERTE ou NOIRE : 6 pans extérieurs de 11 mm (C).
